将工厂内的新旧机床连接至智能工厂

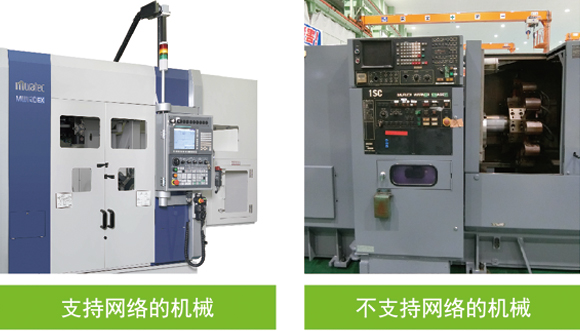

FBR-100将从CNC装置收集运作信息，并在转换成面向机床的开放通信标准MTConnect格式后，通过有线LAN转发至上层系统。但是，工厂里除了有配备了有线LAN端口的机床、CNC装置外，还有很多旧机床是不支持网络的。
通过PATLITE公司AirGRID^®和FBR转换器的协同，上述所有机床信息均可在上层系统中统一监视。

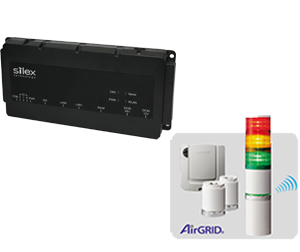

AirGRID^®协同使用示意图

以低成本实现对工厂内所有机床的监视

在连接各公司CNC装置、为实现数据转发而进行的电缆配线、监视系统一体化等各方面，可简单方便地实现引进。

	·通过AirGRID®，对所有机械的运作状态进行监视。 　实现工厂整体的运作率提升。 ·通过FBR转换器，取得CNC装置的详细信息。 　可减少宕机时间及进行提升生产品质的分析。
	·可对工厂内的通信实现完全无线化。※1 ·与有线LAN相比，铺设成本可大幅降低。 ※1：FBR和WDR间的无线通信，还需要另外的有线/无线桥。
	·可使用支持面向机床的事实标准协议之一的『MTConnect』的上层系统。可对CNC装置和多层显示灯信息进行统一监视。

FBR-100和AirGRID^® 协同使用示意图

智能工厂的实现和提供解决方案

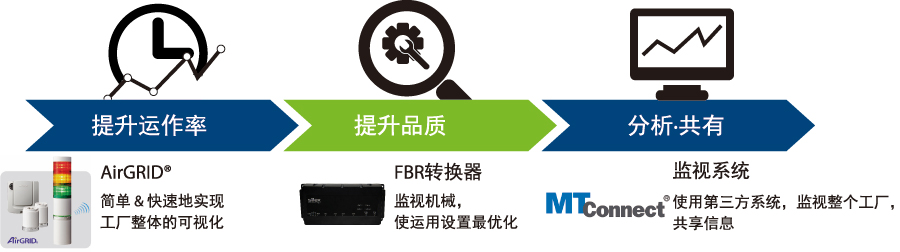

提供与引进步骤相符的解决方案！

支持的CNC装置及可监视的信息

产品名称	外观	CNC 厂商	与CNC的连接方法	支持CNC型号	通过FBR 转换器可监视的 CNC 及多层显示灯的运作信息 ( 例 )
FBR-100		发那科	LAN	30i-MODEL A, 30i-MODEL B 31i-MODEL A, 31i-MODEL B 31i-MODEL A5, 31i-MODEL B5 32i-MODEL A, 32i-MODEL B 35i-MODEL B 0i-M/T MODEL F 0i-M/T MODEL D 其他16i/18i/21i支持LAN的型号※2	紧急停止状态、CNC运行模式、加工部件数量、 CNC 运行状态、执行中程序时序编号、 主程序名称、 刀具编号、各种修调信息、 绝对位置、轴负荷、速度、操作员信息、报警信息等 定制宏变量、PMC 地址状态、 PMC 报警、PMC 操作员信息等
			串口·DPRNT※3	FANUC Series 15 FANUC Series 16/18/20/21 FANUC Power Mate -D/F/H FANUC Series 16i/18i/21i FANUC Power Mate i FANUC Series 15i, 0i FANUC Series 30i/31i/32i	通过使用DPRNT 命令，可获取加工中CNC的各种 数据 ·来自外部的数字输入信号 ·数值型信息 ( 最多 10 个 ) ·字符型信息 ( 最多 10 个 ) ·产品名称、加工部件总数等
		Brother工业	LAN	CNC-B00及CNC-C00系列※4	运行信息、报警状态、紧急停止状态、轴信息、 生产计数器信息、轴转矩监视器、刀具编号、 程序时序编号、周期时间、 运行·运作时间等
		三菱电机	串口·DPRNT※3	M600、M700及M800系列	与发那科公司 CNC 装置的串口·DPRNT基本相同
AirGRID® WD-Z2 系列		所有	数字输入输出	-	可以监视以下的多层显示灯信息※5 ·最多 5 种颜色的显示灯及蜂鸣器信息 　　显示灯：熄灯 / 亮灯 / 闪烁 / 未使用 　　蜂鸣器：不蜂鸣 / 蜂鸣

※2：可获取的CNC装置的信息类别及内容与 30i/31i/32i/35i/0i 系列可能存在部分差异。
※3：串口 (RS-232C)及DPRNT规格，根据搭载CNC装置的各机床，可能会有所不同。请事先向机床厂商确认是否支持。
※4：CNC-B00系列与CNC-C00系列相比，其可获得的CNC装置的信息类别及内容存在限制。
※5：仅在WDT(发射机)被设置为“变化时发射模式”时，才能进行 FBR 转换器协同。
