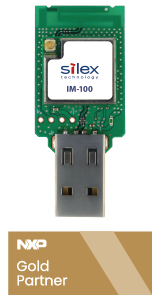

智能型

IM-100-RB

短时间内即可实现USB口(RNDIS)的无线化
Wi-Fi 6，2.4/5 GHz
支持企业级安全

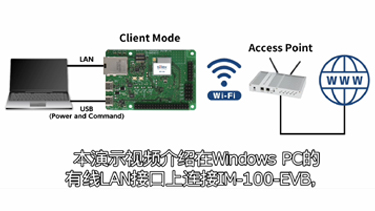

IM-100演示过程各种接口的无线视频  >>

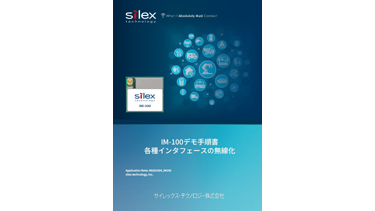

IM-100演示过程各种接口的无线化操作手册  >>

概述

本产品是在短时间内实现USB接口（RNDIS）的无线化的嵌入式转接板。
除 Wi-Fi 网桥和无线接入点功能外，它还支持企业级安全，可在短时间内实现医疗、工厂和零售等行业的多种设备的无线化。


产品特点

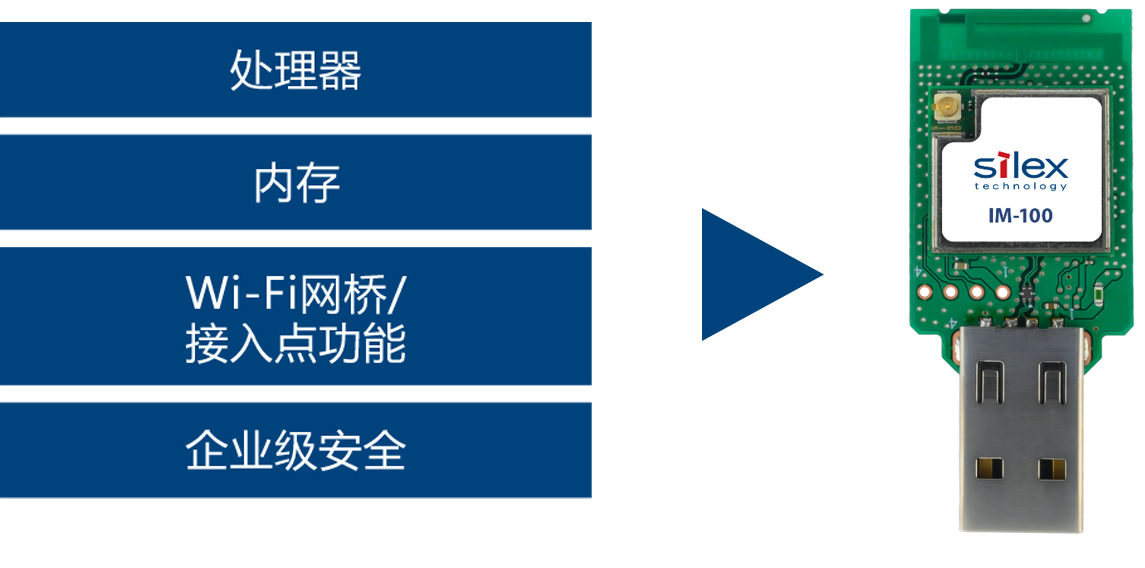

■ 连接后可立即无线化的一体化智能型模块

IM-100-RB 配备了无线通信所需的所有元件，例如处理器、内存和无线 LAN 驱动程序。
由于它通过连接器连接到设备，可简化设计主板的工作，减少了无线嵌入式 的开发周期和成本。 此外，它可以在各种环境中使用，例如 Windows、Linux、RTOS 以及在非作系统微控制器上运行的设备。

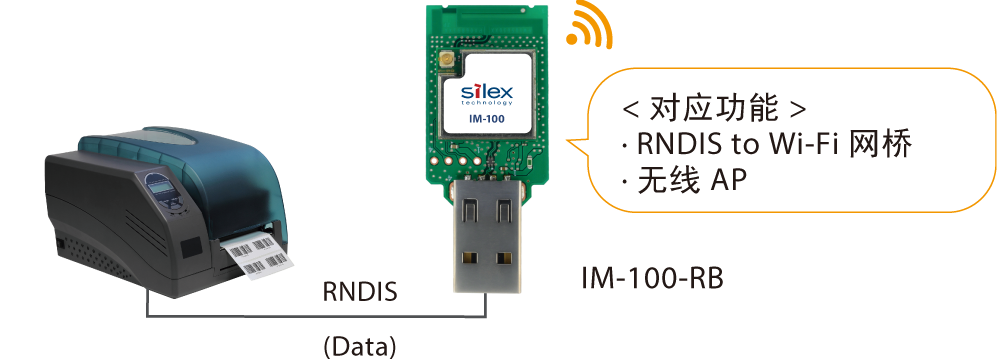

■ USB(RNDIS) to Wi-Fi网桥：IM-100RB

连接设备的USB Type-A端口使用。即使没有有线LAN口，也可以使用USB（RNDIS）轻松实现无线化。

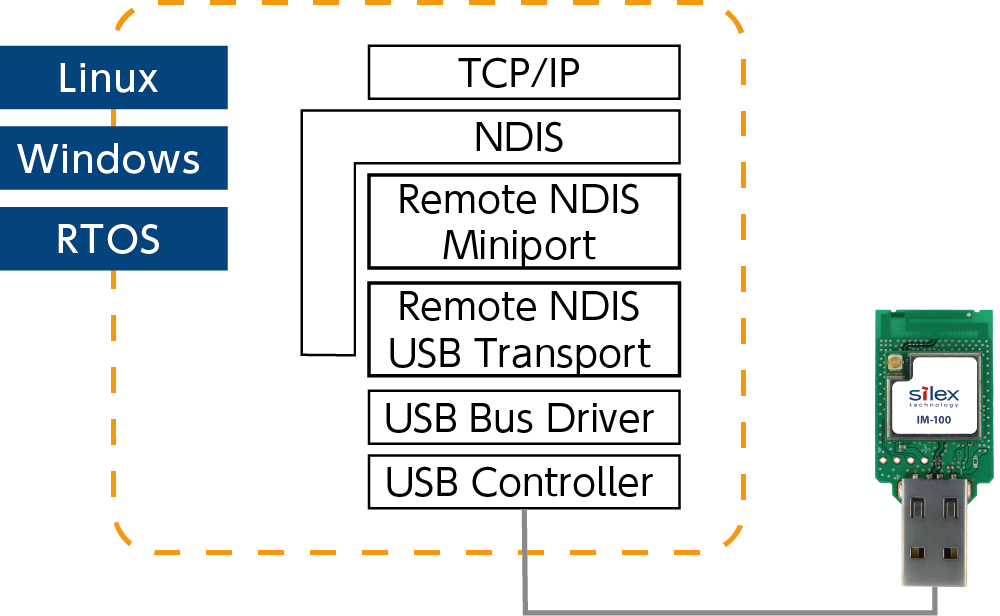

· 远程NDIS（RNDIS）

这是像Ethernet一样利用USB的技术。有些主机系统支持标准的RNDIS驱动程序，因此不需要开发接口驱动程序。


■ 串口型、有线LAN类型和小型表面贴片型

本产品包含丰富的产品阵容：实现简单无线化的串口型、有线LAN的嵌入式转接板型、以及支持更加灵活设计的表面贴片型Wi-Fi模块。
更多详情请参考各产品的页面。

功能 串口 to Wi-Fi 有线LAN to Wi-Fi USB(RNDIS) to Wi-Fi 串口/有线LAN/
USB(RNDIS) to Wi-Fi
产品名称

IM-100-SB

 IM-100-EB IM-100-RB IM-100-MHF/IM-100-PAD
产品图片 IM-100-SB.webp IM-100-EB_C.webp



产品规格

型号

IM-100-RB
CPU/芯片组

NXP RW610 (Arm® Cortex®-M33 260MHz)
内存

ROM：8MBytes
RAM：1.2MB (内置于无线LAN模块内部)
无线LAN模块

IM-100-PAD
无线LAN规格

IEEE 802.11a/b/g/n/ac/ax (1x1) 　2.4/5GHz
天线端口

板载天线※1
接口

USB2.0 (RNDIS)
安全性

WPA / WPA2 / WPA3
企业安全 (EAP-TLS/EAP-TTLS/EAP-PEAP/EAP-FAST)
工作电压

主电源5.0V

工作环境条件

温度条件：-40～85℃
湿度条件：15～95%RH(非凝露)
保存环境条件

温度条件：-40～90℃
湿度条件：10～95%RH(非凝露)
外形尺寸

22.0 x 51.7 x 5.5 mm
连接器类型

USB Type-A 连接器
无线规格对应

日本、美国、加拿大、欧洲、英国

记载的公司名称及产品名称都为各公司的注册商标或商标。
可能会因为改良，而在没有预先通告的情况下对规格进行变更。
※1：IM-100-RB关于IM-100-RB，如果需要外置天线，请咨询Silex。

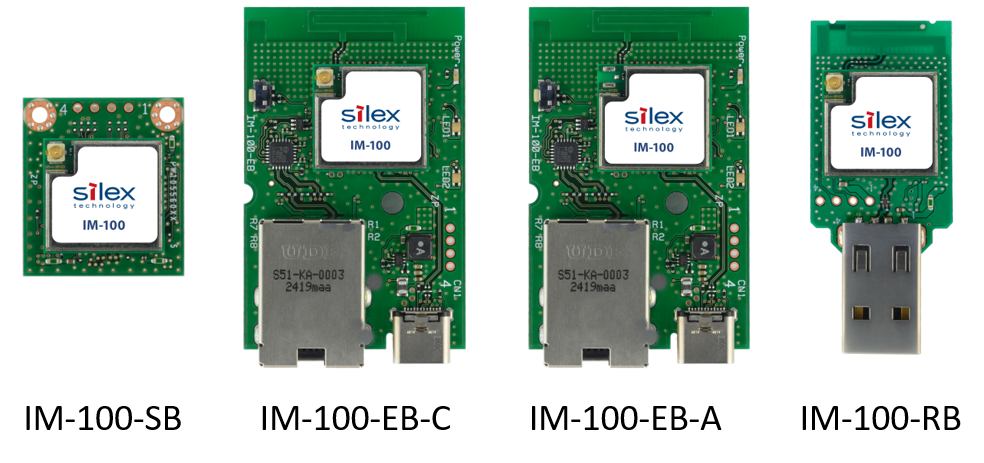

产品阵容

提供串行、有线LAN、USB（RNDIS）接口转无线化的嵌入式桥接板。

IM-100 bridge board2.png

产品名

形状

销售单位

包装形式

IM-100-SB

B to B连接器

100套

卷盘

IM-100-EB-C

有线LAN

100套

卷盘

IM-100-EB-A

有线LAN

100套

卷盘

IM-100-RB

USB Type-A

100套

卷盘

IM-100-SB-SP

B to B连接器

1套

附带1根天线

IM-100-SB-EVB

评测板

1套

附带1根天线

IM-100-EB-C-SP

有线LAN

1套

附带1根天线

IM-100-EB-A-SP

有线LAN

1套



IM-100-RB-SP

USB Type-A

1套



评价套件

IM-100-RB 样品包可轻松评估 USB (RNDSI) 转 Wi-Fi 的功能。

<可评价功能的示例>

产品名称

USB （RNDSI） to Wi-Fi
网桥

无线AP模式

WPA™ / WPA2™ / WPA3™
认证方式

企业级安全性

IM-100-RB-SP

●

●

●

●



推荐天线
