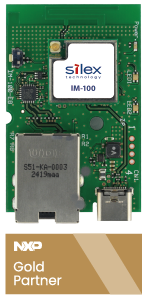

智能型
IM-100-EB
短时间内即可实现有线LAN的无线化 Wi-Fi 6，2.4/5 GHz 支持企业级安全
| IM-100演示过程各种接口的无线视频 >> IM-100演示过程各种接口的无线化操作手册 >> |
概述
本产品是在短时间内实现将有线LAN转化为无线的嵌入式转接板。除 Wi-Fi 网桥和无线接入点功能外，它还支持企业级安全，可在短时间内实现医疗、工厂和零售等行业的多种设备的无线化。
产品特点

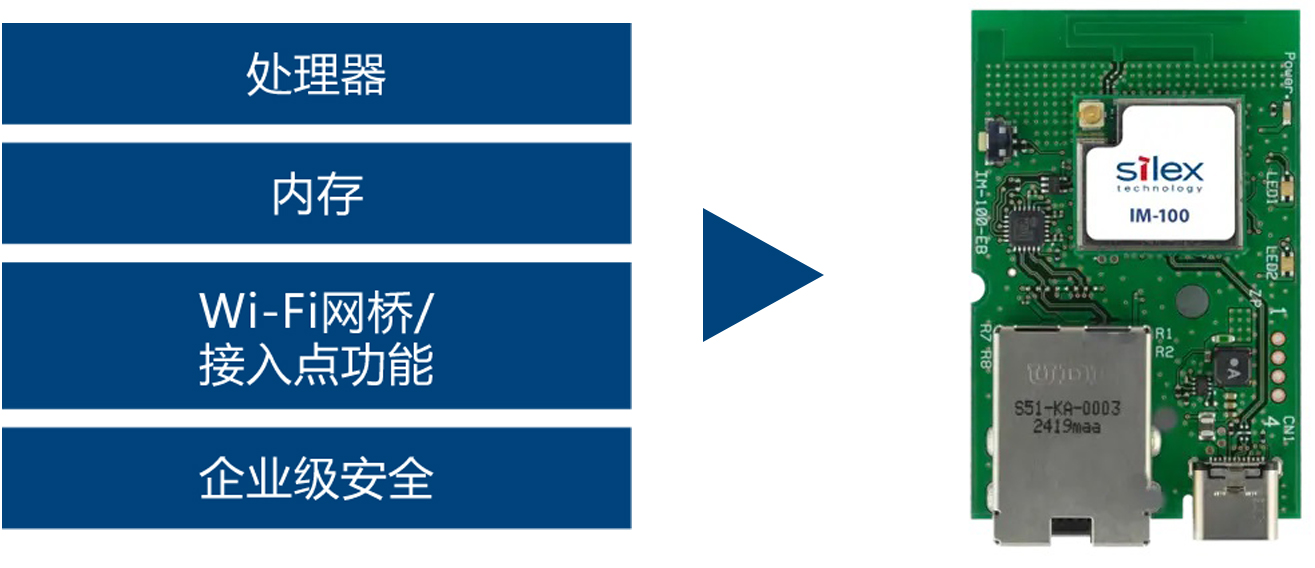

■ 连接后可立即无线化的一体化智能型模块
IM-100-EB配备了无线通信所需的所有元件，例如处理器、内存和无线 LAN 驱动程序。
由于是连接器主板，可简化设计主板的工作，减少了无线嵌入式的开发周期和成本。
同时，不依存机器的OS，在Windows，Linux，RTOS，non-OS工控机等各种各样的环境能利用。

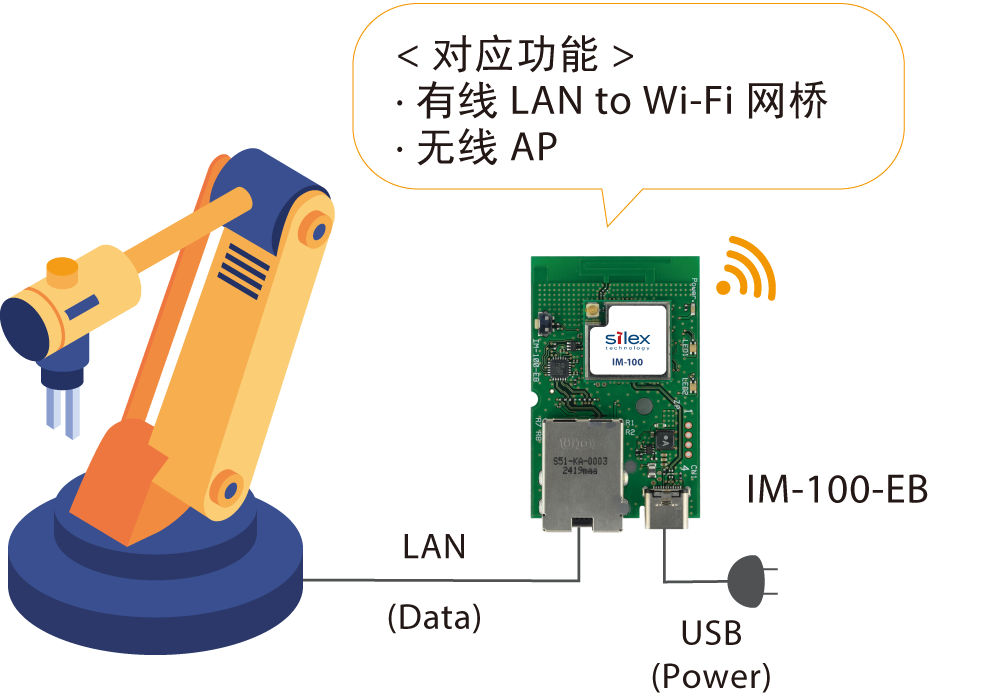

■ 有线LAN to Wi-Fi网桥应用示例
有线LAN to Wi-Fi网桥：IM-100-EB-C、IM-100-EB-A
实现有线LAN口的无线化。和一般的Wi-Fi网桥一样，通过简单的设置AP后，可以立刻实现无线化连接。
■ 串口型、有线LAN类型和小型表面贴片型
本产品包含丰富的产品阵容：实现简单无线化的串口型、有线LAN的嵌入式转接板型、以及支持更加灵活设计的表面贴片型Wi-Fi模块。
更多详情请参考各产品的页面。
| 功能 | 串口 to Wi-Fi | 有线LAN to Wi-Fi | USB(RNDIS) to Wi-Fi | 串口/有线LAN/ USB(RNDIS) to Wi-Fi |
|---|---|---|---|---|
| 产品名称 |
IM-100-SB |
IM-100-EB | IM-100-RB | IM-100-MHF/IM-100-PAD |
| 产品图片 |  |
 |
|
|
产品规格
| 型号 |
IM-100-EB-C |
IM-100-EB-A |
|---|---|---|
| CPU/芯片组 |
NXP RW610 (Arm® Cortex®-M33 260MHz) |
|
| 内存 |
ROM：8MBytes |
|
| 无线LAN模块 |
IM-100-MHF |
IM-100-PAD |
| 无线LAN规格 |
IEEE 802.11a/b/g/n/ac/ax (1x1) 2.4/5GHz |
|
| 天线端口 |
MHF x 1 |
板载天线 |
| 接口 |
LAN (100Base) |
|
| 安全性 |
WPA / WPA2 / WPA3 |
|
| 工作电压 |
主电源5.0V |
|
|
工作环境条件 |
温度条件：-40～85℃ |
|
| 保存环境条件 |
温度条件：-40～90℃ |
|
| 外形尺寸 |
35.0 x 54.0 x 11.2mm |
|
| 连接器类型 |
100Base LAN 接口 |
|
| 无线规格对应 |
日本、美国、加拿大、欧洲、英国 |
|
※ 未来的固件更新将支持 EAP-FAST。
记载的公司名称及产品名称都为各公司的注册商标或商标。
可能会因为改良，而在没有预先通告的情况下对规格进行变更。
产品阵容

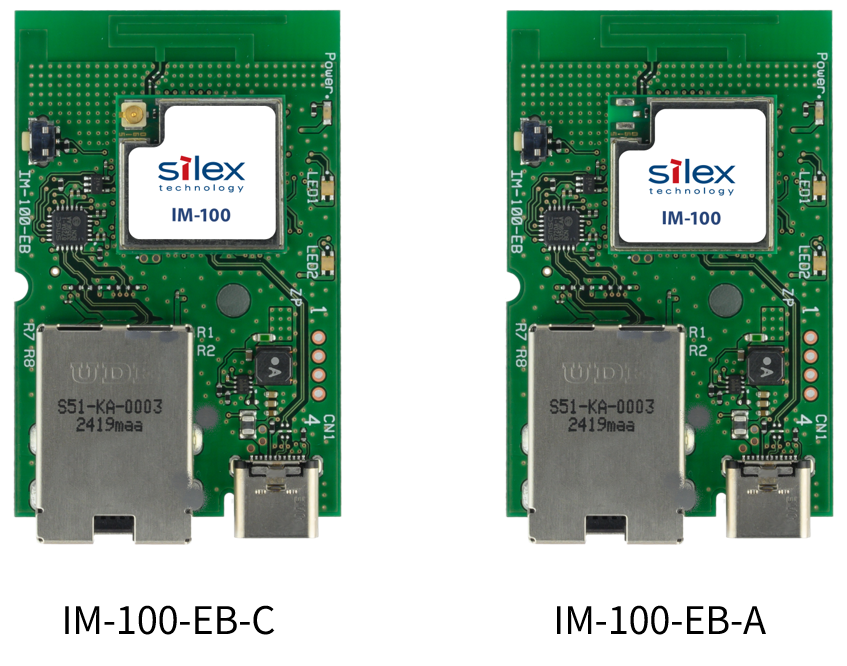

该系列包括使用外部天线的 IM-100-EB-C 和使用板载天线的 IM-100-EB-A。
|
产品名 |
产品类型 |
天线类型 |
销售单位 |
包装形式 |
|---|---|---|---|---|
|
IM-100-EB-C |
嵌入式桥接板 |
外置天线 |
100套 |
卷盘 |
|
IM-100-EB-A |
嵌入式桥接板 |
板载天线 |
100套 |
卷盘 |
|
IM-100-EB-C-SP |
样品包装 |
外置天线 |
1套 |
独立包装盒 |
|
IM-100-EB-A-SP |
样品包装 |
板载天线 |
1套 |
独立包装盒 |
评价套件
通过使用评测板IM-100-EB的样品，可以简单地评估无线功能。
<可评价功能的示例>
|
产品名称 |
有线LAN to Wi-Fi 网桥 |
无线AP模式 |
WPA™ / WPA2™ / WPA3™ |
企业级安全性 |
|---|---|---|---|---|
|
IM-100-EB-C-SP |
● |
● |
● |
● |
|
IM-100-EB-A-SP |
● |
● |
● |
● |
推荐天线
| 厂商 | Unictron | 三省电机 | 三省电机 | |
|---|---|---|---|---|
| 天线 |
 |
 |
 |
 |
| 类型 | PCB类型(AA258) （线缆一体型） |
Poll天线 （线缆一体型） |
Poll天线 |
馈线 |
| 连接器 | MHF | MHF | RP-SMA | RP-SMA ⇔ MHF |
| 尺寸(mm) | 25.0 x 7.0 x 0.5 | 80.5 | 109.3 | - |
| 馈线长度(mm) | 100 150 |
150 | 根据馈线不同 | 117 |
| 指向性 | 无指向性 | 无指向性 | 无指向性 | - |
| 支持频率(GHz) | 2.4/5.x | 2.4/5.x | 2.4/5.x | - |
| 增益(dBi) | 2.4GHz: 2.9dBi 5GHz : 4.4dBi |
2.4GHz: 2.0dBi 5GHz : 2.0dBi |
2.4GHz: 1.5dBi 5GHz : 2.1dBi |
- |
| 认证 | 日本(MIC) 美国(FCC) 加拿大(IC) 欧洲(ETSI) |
日本(MIC) 美国(FCC) 加拿大(IC) 欧洲(ETSI) |
日本(MIC) 美国(FCC) 加拿大(IC) 欧洲(ETSI) |
- |
关联情报
关联资料
-

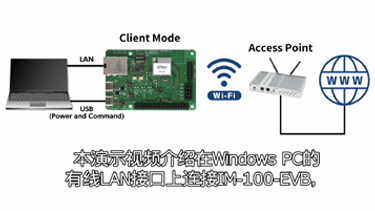

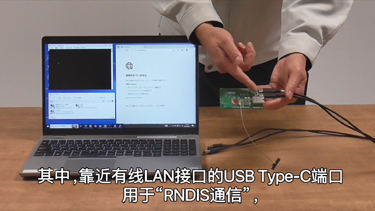

IM100 评测板 ：IM-100-EVB 的有线LAN接口篇
