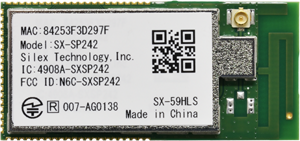

智能型

SX-59HLS

IEEE 802.11a/b/g/n
支持支持企业级安全认证
低功耗 智能模块

本产品是一款智能无线模块，用户无需开发Wi-Fi驱动程序，可让用户在短时间内实现产品的无线化。
其具有小型、超薄、低功耗的特点，可搭载于各种设备。并且还支持IEEE 802.1X 企业级安全认证，即使在对安全性要求极高的医疗领域，本产品也能实现安全的无线通信。

产品特点

全球第一款使用高通QCA4012芯片并支持企业级安全认证

世界初、Qualcomm社製QCA4012チップ×エンタープライズセキュリティ

silex使用高通公司的QCA4012芯片开发的无线模块，具有IEEE802.1X的认证功能，解决了迄今为止难以实现的高安全性和简单构建无线网络需求的问题。

支持的认证功能

  • WPA/WPA2-Enterprise
    • EAP-TLS
    • EAP-TTLS
    • EAP-PEAP
    • EAP-LEAP
    • EAP-FAST

低功耗

使用休眠功能，可在无需通信时进一步降低电力消耗。

低消費電力

小型、超薄

比以往的智能模块小了约一半的尺寸。搭载了板载天线，是小尺寸设备内嵌的最佳选择。

小型、薄型

简单即最佳、搭载了精选的通信功能

シンプル イズ ベスト 厳選した通信機能を搭載

本产品对串口通信（UART）的无线化做了特别的优化，将通信所必须的功能下放到了模块本身上。这些功能可通过AT指令控制，使得迄今为止需要复杂专门知识和开发时间的微机设备的无线化门槛得到了降低。

其他特点

  • 支持2.4GHz/5GHz双频带
  • 单一数据流、1x1
  • 内置驱动程序/安全客户端（supplicant）、TCP/IP（Ipv4/Ipv6）协议栈
  • 可选择板载天线或外置天线
    ※关于推荐天线，请咨询本公司
  • 通过本公司独有AT指令进行简单方便的控制

应用事例

利用シーン:生活の様々なシーンで活躍する無線センサ

用于各种生活场景的无线传感器

家中、医院、街上等等，我们的生活中，在我们周边安装了许许多多的传感器终端，并且通过对这些数据的分析提供各种服务，这些服务使得我们的生活变得更加舒适。
为了使尖端的技术和人类得以和谐共处，通信电缆的无线化需求越来越大，同时，在无线网络领域，新技术纷纷登场，并变得越来越复杂。实现设备无线化所需的庞大作业量，专家人才短缺等等，已成为开发现场的一大难题。
本产品搭载了UART接口，具有无线化所需的通信功能。通信频带为2.4GHz/5GHz可选，同时标配支持IEEE 802.1X认证。可通过简单方便的步骤，实现当今时代所需的无线通信。

利用シーン:医療?介護の計測端末に

在医疗、护理的监护终端上

如心电图仪等，在处理个人重要信息的医疗现场，需要的是安全等级极高的无线通信。我们运用本产品的企业安全和超薄特性，通过将其嵌入传感器终端，实现了医疗现场所要求的无线通信。

利用シーン:商業施設などのハンディ機器に

在商业设施等的手持终端上

通过对条码枪实现无线化，使得条码枪不再受到电缆所限，而且还能省去将存储器中保存的数据读取至管理终端的作业。利用本产品的休眠模式，仅在必要时进行通信，可进一步延长便携设备的使用时间。

产品规格

型号 SX-59HLS
CPU QCA4012-2
无线局域网 IEEE 802.11a/b/g/n
天线接口 车载天线 x 1个
MHF连接器 x 1个
接口 UART
安全性 WPA / WPA2
IEEE 802.1X (LEAP, EAP-TLS, EAP-TTLS, PEAP, EAP-FAST)
工作电压 3.3V
功耗(峰值) 【2.4GHz】发送：460mA、接收：140mA
【5GHz】发送：460mA、接收：140mA
工作条件 温度条件：0℃～+70℃
湿度条件：5～90%RH 无冷凝
存储条件 温度条件：-40℃～+85℃
湿度条件：5～95%RH 无冷凝
外形寸法 43.0×20.0×2.5mm
重量 3.5g
连接器类型 62针 表面贴装
无线认证 日本、美国、欧州

评价套件

SX-59HLS评价套件：SX-59HLS-EVK

評価キット接続例

我们可提供用于评测SX-59HLS模块的评测套件，将它和电脑的USB端口相连，就能简单方便地对SX-59HLS的无线局域网功能进行评价。
【评价项目内容】
·无线局域网 ：通信速度、耗电量
·AT指令： SSID确认、UART端口分配、至接入点的连接、AP功能启动等
※请准备好电脑及用于连接的Micro USB电缆。

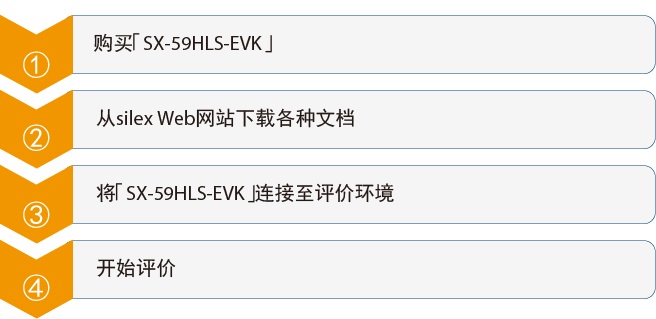

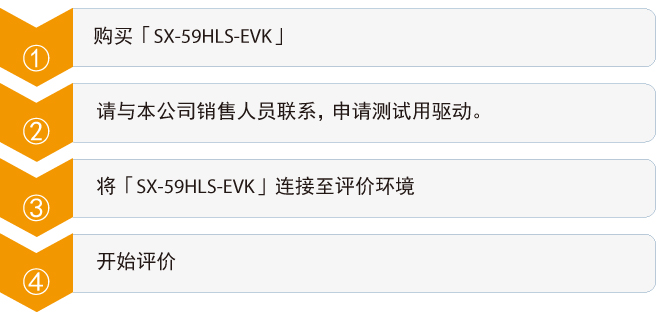

按以下步骤，对本产品进行评价。
評価手順

推荐天线

厂商 Unictron Unictron 三省电机 三省电机
天线
天线写真
天线写真
天线写真
天线写真
天线写真
类型 PCB类型(AA222)
（线缆一体型）		 PCB类型(AA258)
（线缆一体型）		 Poll天线
（线缆一体型）		 Poll天线
 		 馈线
连接器 MHF MHF MHF RP-SMA RP-SMA ⇔ MHF
MHF4 RP-SMA ⇔ MHF4
尺寸(mm) 40.0 x 6.0 x 0.5 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100 100
150		 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.8dBi
5GHz　: 4.2dBi		 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -

各连接器类型 支持模块列表
