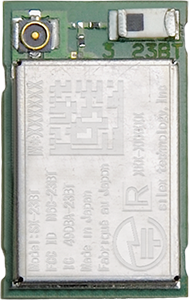

Bluetooth

SX-23BT

面向物联网终端设备
Bluetooth®v5.0低功耗 自带微处理器蓝牙模块

SX-23BT搭载了瑞萨电子公司（以下称为瑞萨）的32位RX微处理器「RX23W」，是支持Bluetooth® v5.0的低功耗、自带微处理器的蓝牙模块。本产品配备了无线芯片天线，计划获得无线通信设备所需的无线电法规认证。因此，采用本产品的物联网设备制造商，可以降低需要专业知识的海外无线电法规认证相关的工作成本。另外，关于本产品的开发，可以使用瑞萨「RX23W」的开发环境和软件资源，以及瑞萨发布的丰富的应用程序开发支持工具，因此可以高效地进行物联网设备的产品开发。此外，本产品采用0.7mm间距的LGA封装，减少了印刷电路板的层数，可以使用现有的制造设备，因此可以降低目标设备的总BOM成本和制造成本。

在医院、工厂、办公室等需要高数据可靠性的环境中，对于所使用的医疗设备、传感器和远程控制等物联网设备，网络安全威胁日益严重。本产品搭载了硬件高速加密处理功能，实现了强大的密钥管理，因此可以轻松地实现针对这些安全威胁的对策。

产品特点

硬件功能

  • 搭载瑞萨电子的RX23W
    • ROM 512KB / RAM 64KB
    • E2闪存8KB
    • 可靠的安全IP Lite（AES / TRNG）
  • Bluetooth® v5.0 低能耗全功能支持
  • 内置Bluetooth® 专用AES-CCM（128位）加密电路
  • 采用0.7mm间距的LGA封装
  • 可以选择芯片天线和外置天线端子
  • 主要接口
    • USB2.0全速 x 1
    • CAN x 1
    • SD Host 接口 x 1
  • 无线电法规认证（计划获得）
    • TELEC（日本）
    • FCC（美国）
    • ISED（加拿大）
    • CE（欧洲）

    ※ 关于上述国家以外的无线电法规认证，请与本公司联系。

  • 支持工业温度（-40℃ ～ 85℃）

产品规格

型号 SX-23BT
MCU 瑞萨电子 RX23W
内存 512KB ROM / 64KB RAM（内置MCU）
Bluetooth® 符合Bluetooth® v5.0 低能耗Class2标准
天线端子 芯片天线 x 1
MHF4连接器 x 1
接口 USB2.0 FS(Host/OTG) x 1
CAN(符合ISO11898-1) x 1
SD Host (Memory/IO) x 1
工作电压 DC 3.3V
外形尺寸 16mm x 10mm x 2.7mm
包装 表面贴片型
(76 Signal + 43 Exposed Ground)

本文所提及的公司名称及产品名称都为各公司的注册商标或商标。
规格如有变更，恕不另行通知。

尺寸图

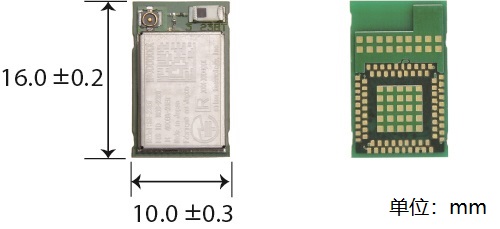

尺寸图

电路框图

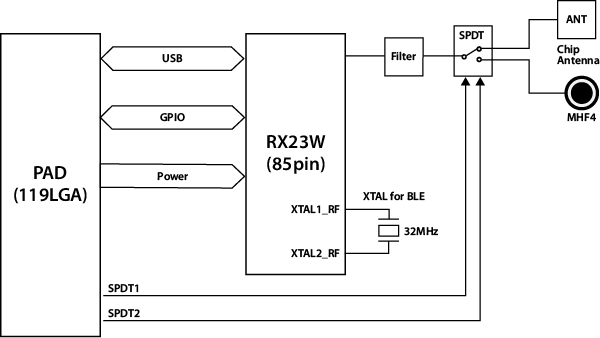

电路框图

软件功能和开发环境

关于本产品的开发，我们拥有丰富的开发支持工具，包括瑞萨发布的「RX23W」开发环境和评估工具，各种软件（蓝牙驱动程序/配置文件，各接口的驱动程序，示例代码）。

※ 关于瑞萨RX23W微处理器，请访问瑞萨电子公司官方网站。

产品阵容

型号 类型 销售单位 包装
SX-23BT 量产 1,000片 卷轴
SX-23BT-SP 评测样品 10片 切割胶带
SX-23BT-EVK 评测套件 1片 单个包装

评价套件

SX-23BT评测板：SX-23BT-EVK

关于本产品的基本评估和试用开发，本公司准备了评测板。
除了FINE接口连接器以外，还配备了可用于访问MCU信号针的通孔。
通过将传感器等零件连接到此评测板，可以轻松制作物联网设备的原型机。

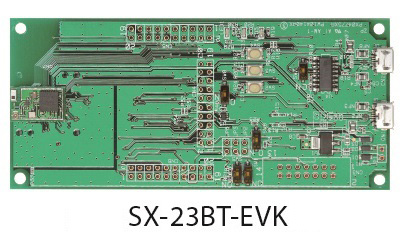

SX-23BT-EVK

推荐天线
