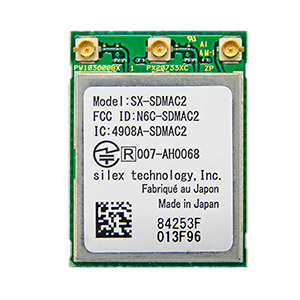

SDIO
SX-SDMAC2
SDIO接口型
支持IEEE 802.11ac & Bluetooth®5.0无线局域网模块
本产品是支持IEEE 802.11ac / a / b / g / n和Bluetooth® v5.0 BR / EDR / LE的SDIO型双频无线局域网模块。本产品搭载了高通公司QCA9379-3芯片组，支持 2x2 MU-MIMO技术，可实现大容量数据的高速无线传输，是视频监控、高清医学成像等需要高数据传输速率应用的理想选择。
此外，通过创建第三个天线端口将Bluetooth® 天线与Wi-Fi分开，从而允许Wi-Fi和Bluetooth® 同时运行，进一步优化Wi-Fi和Bluetooth® 性能，从而增强模块的总体工作性能。
产品特点
特点
- 采用Qualcomm公司制造的QCA9379-3芯片组
- 同时支持2.4GHz / 5GHz
- 支持 2x2 Wave-2 MU-MIMO
- PHY数据速率最大867Mbps（11acVHT80时）
- 支持Bluetooth® v5.0 BR/EDR/LE ※1
- 主机接口
- 无线LAN : SDIO3.0
- Bluetooth® : UART - 支持RoHS
- 获得日本、美国、欧洲、加拿大 无线电认证
无线LAN· Bluetooth® 组合模块
本产品支持无线LAN和Bluetooth® 同时进行通信。
通过将两种无线组合，一方面通过无线LAN传输视频数据，同时另一方面通过独立的Bluetooth® 专用天线来传输控制和设置信息，可实现更高效、稳定的通信。
嵌入式用途
医疗设备、打印机/扫描（MFP）、影像设备、手持终端等。
驱动开发支持 ※2
【 无线LAN 】
测试平台：NXP公司制造的 i.MX8M
支持的OS：Linux
- Station、AP功能
- 支持WPA/WPA2/WPA3加密 ※3
- IEEE 802.1X (TLS, TTLS, PEAP）
- WPS2.0 ※4
- Wi-Fi Direct ※4
※1 要支持Bluetooth® v5.0规格，需要将支持Bluetooth® v5.0规格的Bluetooth® 协议栈与配置文件组合。
※2 关于驱动程序许源码授权和Bluetooth® 驱动程序的详细信息，请咨询本公司销售人员。
※3 WPA3仅支持Station模式。另外，不支持192位加密选项。
※4 使用时，需要另行取得Wi-Fi Alliance认证。
产品规格
| 型号 | SX-SDMAC2-2830 |
|---|---|
| 芯片组 | QCA9379-3 |
| 主机接口 | 无线LAN：SDIO3.0 Bluetooth®：UART |
| 无线规格 | IEEE 802.11a/b/g/n/ac(2x2) |
| Bluetooth®规格 | Bluetooth® v5.0 (BR/EDR/LE） |
| 天线端子 | MHF连接器：3个 |
| 工作电压 | 主电源：3.3V IO电源：1.8V或3.3V SDIO3.0电源：1.8V或3.3V |
| 消耗电流(峰值) | 无线LAN、2个码流工作时： 【2.4GHz】 发送：790mA、接收：180mA 【5GHz】 发送：1,120mA、接收：200mA Bluetooth®： 发送：40mA、接收：30mA |
| 工作环境条件 | 温度条件：-30～70℃ 湿度条件：15～95％RH （无凝露） |
| 保存环境条件 | 温度条件：-40℃～85℃ 湿度条件：15～95％RH （无凝露） |
| 外形尺寸 | 20.5×27.0×3.1mm |
| 重量 | 2.8g |
| 封装类型 | 68 pins Direct Solder Pads |
| 无线认证 | 日本、美国、加拿大、欧州 |
提及的公司名称及产品名称都为各公司的注册商标或商标。
可能会因为改良，而在没有预先通告的情况下对规格进行变更。
产品阵容
| 型号 | 类型 | 单位 | 备注 |
|---|---|---|---|
| SX-SDMAC2-2830 | 表面贴装 | 500套 | 卷 |
| SX-SDMAC2-2830-SP | 表面贴装 | 1组/10套 | 卷 |
| SX-SDCAC2-2830 | M.2卡 | 1套 | 评测使用，M.2插卡 单箱装 带3根天线(Unictron公司制造 AA258) |

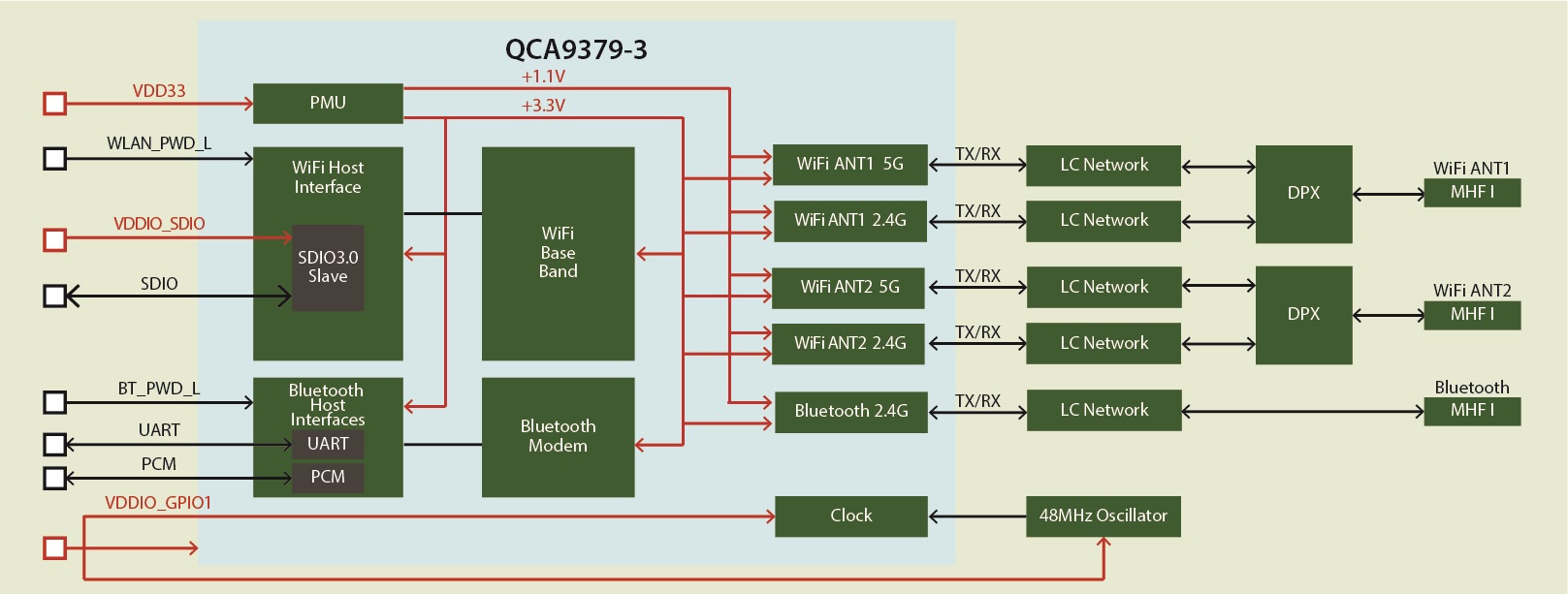

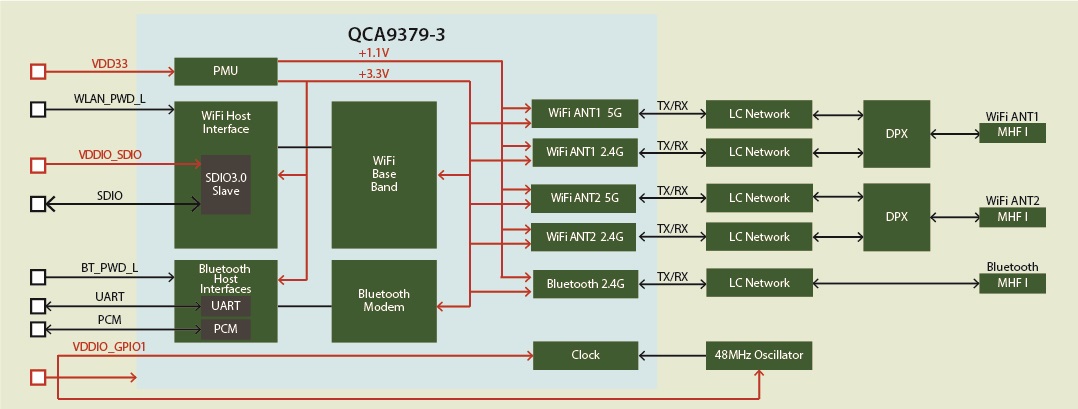

结构图
※点击放大。

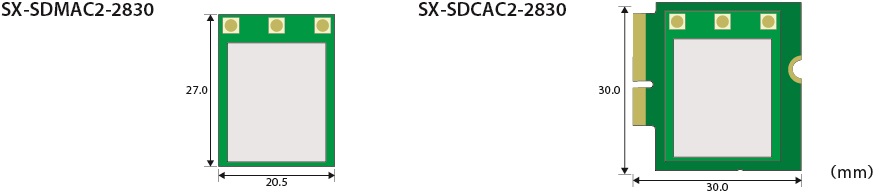

尺寸图
