半导体晶片搬运

与搬运装置无缝连接的无线网桥

改善半导体工厂生产效率的关键在于搬运效率的改善

世界半导体市场不见半分衰退,依然保持着快速的增长。
随着出货数量的增加,半导体工厂的规模也越做越大,同时自动化也日趋发展。
随着制造工艺的革新,如何提升晶片搬运的效率成为了这个巨大的半导体工厂在提升生产效率上所面临的课题。
市场要求我们需要由以往存留的通讯系统,构建起运用了IP通信的复杂无线网络,需要能够实时地对高速移动的搬运平板车等实施准确控制。

技术性课题和希来科的解决方案

用于搬运装置的无线网桥卡

用于搬运装置的无线网桥卡是可将现有的搭载了有线局域网的产品轻松连入无线局域网环境的产品。
本产品无需固定的IP地址,可直接沿用设备的IP地址。还可满足高度的安全需求,可放心使用。

工业机械厂家的OHT(Overhead Hoist Transfer 高架无人搬运车)也采用了希来科的用于搬运装置的无线网桥卡。而且,对于搭载AGV和以提升工厂、物流中心、仓储等的作业效率为目的的转移、搬运也能提供很大的助力。

示例图

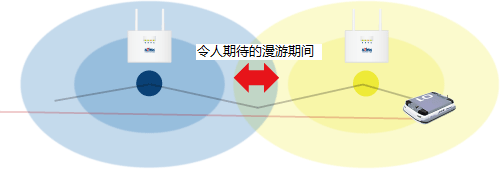

搬运装置所需的无线高速漫游功能

搬运装置会在半导体工厂、一般工厂、物流中心和仓储等大范围区域内行驶。
通过对来自接入点的无线电波强度、无线信道搜索的优化处理、对高速CPU和最佳漫游的处理,搬运装置无线网桥卡实现了稳定的高速漫游。

示例图

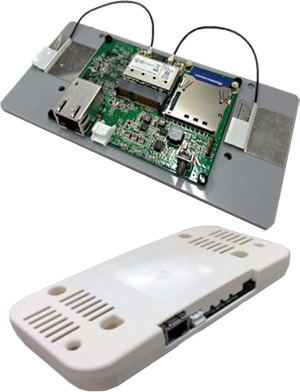

支持工业用搬运装置的硬件

除了将电路板小型化到可嵌入工业用搬运装置的尺寸外,还支持搬运装置的无线网桥所需的硬件。

  • 搭载高速CPU(800MHz)
  • 与搬运装置控制部的连接支持对应千兆以太网的有线局域网(以太网)端口
  • 作为无线网桥,具备IEEE 802.11a/b/g/n(2.4GHz/5GHz频段)的无线局域网功能
  • 搭载寄存器(1GB),可存储通信日志数据
  • 为了能从搬运装置直接供电,支持DC24V(DC 6-28V范围)电源
  • 支持搬运装置特有的振动条件(6.3~7.8G)
  • 具备可10年连续运行的品质

支持使用寄存器功能的应用

可以通过有线局域网对搬运装置无线网桥卡的寄存器进行搬运装置各种数据的存储、读取。
此外,在扩展搬运装置的应用时,可以将新的应用软件存储在搬运装置无线网桥卡的寄存器中,根据需要读取以进行扩展。

※ 通过搬运装置与搬运装置无线网桥卡双方的软件定制来实现。

与半导体工厂的成长并肩而行

就目前而言,半导体工厂还将继续加速扩大规模。
对于半导体工厂提升生产效率这一重要的产业课题,希来科将通过更低延迟、更加实时可靠的无线连接性贡献自己的力量。

对多台高速移动的搬运平板车进行实时控制,这对于无线技术而言是最为困难的一个挑战。
希来科将勇敢地向这一课题发起挑战,对既适用于半导体工厂同时也适用于其他市场的无线控制技术作进一步的锤炼和完善。
