PCI Express

SX-PCEAC2

2 x 2 支持IEEE 802.11ac & Bluetooth®v5.0
双频无线局域网组件模块


SX-PCEAC2是支持IEEE 802.11a/b/g/n/ac和Bluetooth® 的双频段无线局域网组件模块，采用高通Qualcomm Atheros公司的QCA6174A-5芯片组， 支持2x2 Wave-2 MU-MIMO技术、理论值最高通讯速度可达867Mbps。
本产品提供三种类型，分别为表面贴装型、M.2 1630型和Half Mini Card型，您可以根据自己的应用选择最合适的类型。对于考虑产品需要支持IEEE 802.11ac规格和Bluetooth® v5.0的客户，我们能以低廉的价格为其搭载稳定的无线功能，客户实现这一需求的所需时间将更短且投入成本将更低。
此外，使用具备PCI Express接口规格连接器和M.2 1630/2230标准连接器的评价板，可方便实现无线局域网功能的评价。

产品特点

产品的特点

  • 双频IEEE 802.11ac Wave2（支持MU-MIMO）
    支持具备2条空间数据流的2×2 MU-MIMO，是一款可提供出色无线局域网和蓝牙性能的无线局域网组件模块。
  • PHY数据速率最大867Mbps（11acVHT80时）
  • 支持80MHz频段模式（5GHz）
  • 高密度的调制模式（256QAM）
  • 支持Bluetooth® v5.0 Class1
  • 满足多样需求的多种形状
    • 表面贴片型

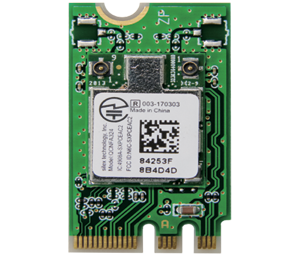

    • M.2 1630型
    • Half Mini Card插卡型
  • 模块认证
    TELEC（日本）、FCC（美国）、IC（加拿大）、CE（欧洲）
  • 推荐天线
    • Unictron公司 AA258
    • 三省电机公司 ANTDP-027A0
  • 驱动开发支持※1, ※2
    【无线LAN】
    ·Linux：开源驱动程序
    　　- Station、AP功能
    　　- WPA/WPA2/WPA3, AES/SAE 加密
    　　（仅支持WPA/WPA2的AES、仅支持WPA3的SAE）
    　　- IEEE802.1X (TLS, TTLS, PEAP）
    　　- WPS2.0 ※3
    　　- Wi-Fi Direct ※3
    ·Windows
    　　- Windows 10 32bit/64bit / Windows 10 IoT （计划中）

※1 关于驱动程序许可证的详情，请咨询本公司销售人员。
※2 关于Bluetooth® 驱动程序的详情，请咨询本公司销售人员。
※3 使用时，需要另行取得Wi-Fi Alliance的认证。

产品规格

型号 SX-PCEAC2-SMT
SX-PCEAC2-HMC
SX-PCEAC2-M2
芯片组 Qualcomm Atheros 的 QCA6174A-5
与主机的接口 无线LAN：PCI Express
Bluetooth： USB 1.1
无线LAN规格 IEEE 802.11a/b/g/n/ac (2x2)
Bluetooth® 规格 Bluetooth® v5.0 (BR/EDR/LE）
天线端子 MHF4连接器：2个
工作电压 3.3V
消耗电流(峰值) 无线LAN：
【2.4GHz】发射：970mA、接收：150mA
【5GHz】发射：940mA、接收：210mA
Bluetooth：
发射：170mA、接收：160mA
工作环境条件 温度条件：-20℃～70℃
湿度条件：5～90%RH 无凝露
保存环境条件 温度条件：-40℃～80℃
湿度条件：5～95%RH 无凝露
外形尺寸 12.0×16.0×1.44mm (SX-PCEAC2-SMT)
30.0×26.8×2.54mm (SX-PCEAC2-HMC)
16.5×30.0×2.34mm (SX-PCEAC2-M2)
重量 0.7g (SX-PCEAC2-SMT)
2.7g (SX-PCEAC2-HMC)
1.7g (SX-PCEAC2-M2)
封装型 M.2 LGA Type 1216  (SX-PCEAC2-SMT)
Half Mini PCI Express Card  (SX-PCEAC2-HMC)
M.2 Card Type 1630-S1-A-E  (SX-PCEAC2-M2)
无线认证 TELEC（日本）、FCC（美国）、IC（加拿大）、CE（欧洲）

●本文提及的公司名称及产品名称都为各公司的注册商标或商标。
●可能会因为改良，而在没有预先通告的情况下对规格进行变更。

嵌入式用途

POS机、手持终端、工业用PC、安防设备、业务用终端等

嵌入式应用

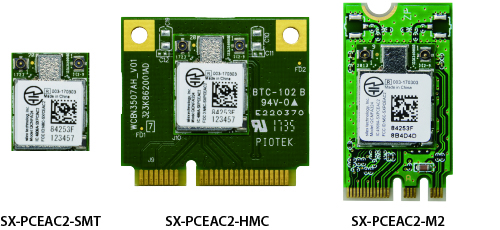

产品阵容

型号 类型 销售单位 包装形态
SX-PCEAC2-SMT 表面贴片 1,500片 卷装
SX-PCEAC2-HMC Half-Mini Card 100片 托盘
SX-PCEAC2-M2 M.2 Card 100片 托盘
SX-PCEAC2-SMT-SP 表面贴片
（评测样本）		 10片 带状
SX-PCEAC2-HMC-SP Half-Mini Card
（评测样本）		 1个 单装箱带天线
SX-PCEAC2-M2-SP M.2 Card
（评测样本）		 1个 单装箱带天线

产品阵容

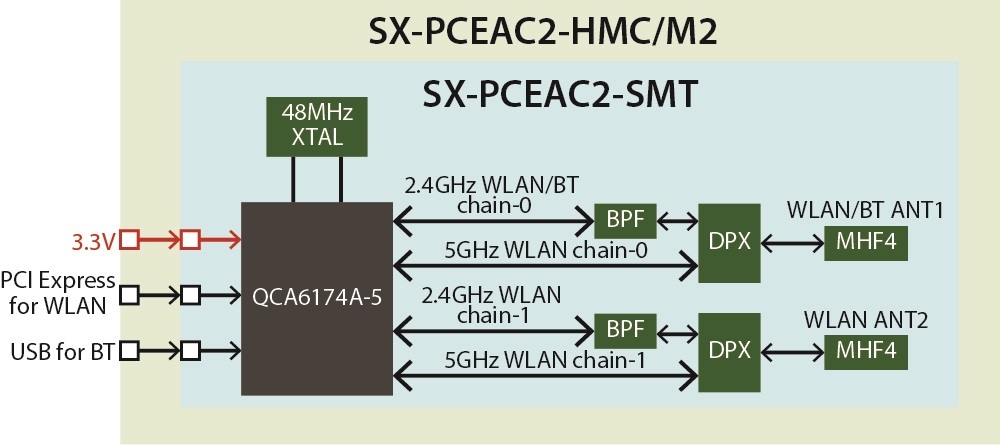

结构图

结构图

※点击放大。

评价套件

我们提供了一个在NXP i.MX系列硬件平台上工作的Linux OS映像，以便对SX-PCEAC2的无线功能进行简单的评估。
此外，操作系统映像中预装了下列Linux工具，因此您可以在构建环境后立即检查操作。

[主要功能]

  • 无线局域网管理指令
    - iw
  • 吞吐量测试
    - iperf
  • Station/AP功能
    - hostapd、wpa_supplicant
  • DHCP
    - udhcpd、udhcpc
※三月中旬即将发布。

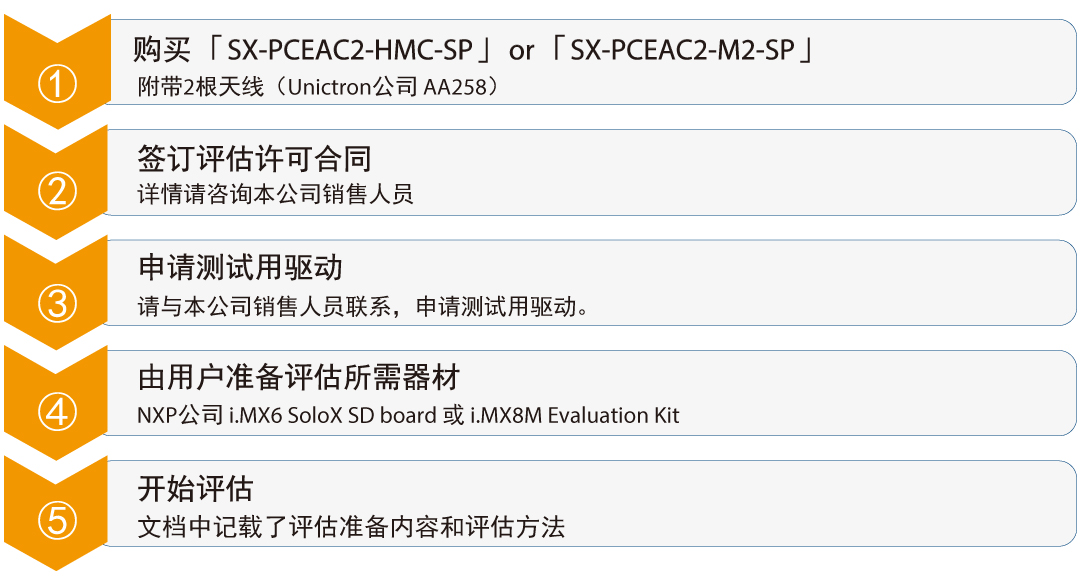

需要评估本产品时

評価手順

推荐天线

厂商 Unictron 三省电机 三省电机
天线
天线写真
天线写真
天线写真
天线写真
类型 PCB天线(AA258)
（线缆一体型）		 Poll天线
（线缆一体型）		 Poll天线
 		 馈线
连接器 MHF MHF4 RP-SMA RP-SMA ⇔ MHF
MHF4 RP-SMA ⇔ MHF4
尺寸(mm) 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100
150		 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -

各连接器类型 支持模块列表
