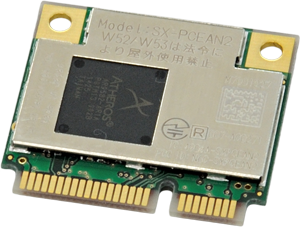

PCI Express

SX-PCEAN2

2.4GHz/5GHz 双频，支持工业用温度

本产品为IEEE 802.11a/b/g/n，是具有工业级温度和商业级温度两种类型的无线LAN模块。
将本产品装入客户的设备后，除了以往的商业用途外，还能实现对工业用业务设备的无线局域网化。
此外，对于PCI体系的标准I/F、“PCI Express”，还能提供大容量数据的无线传输。

本公司是美国Qualcomm Atheros公司选定的技术合作伙伴，是日本国内唯一一家或Authorized Design Centers (ADCs)认证的企业。通过与芯片厂商直接交换市场、技术层面的最新信息，可迅速提供客户产品无线局域网化所需的各种附带关联服务。

产品特点

产品的特点

  • 最大数据传输速度300Mbps（理论值、11n模式）
  • 嵌入式用途，高通用性的PCI Express接口
  • 采用Qualcomm Atheros公司制 AR9592( SX-PCEAN2i )、AR9582( SX-PCEAN2c )芯片组
  • 支持40MHz频带
  • 支持2×2 MIMO，对高速化和稳定性做了增强
  • 工业用的工作温度 支持-40～85℃( SX-PCEAN2i )
  • 设计、开发、评测、制造、检查，所有工序全部在本公司管理下完成
    提供可在恶劣环境下使用的高品质产品
  • 适用规格
    IEEE 802.11a/b/g/n/e/h/i
  • 符合EU指令 RoHS、WEEE
  • 取得中国无线电认证（SRRC）、北美(FCC/IC)、日本电波法(TELEC)认证

应用

工业用/商业用AP、路由器、网关、数码广告牌、显示器终端、POS机、各种单板计算机等的工业设备使用。

产品规格

型号 SX-PCEAN2c
SX-PCEAN2i
芯片组 AR9582（SX-PCEAN2c)
AR9592（SX-PCEAN2i)
主机接口 无线LAN：PCI Express
无线LAN规格 IEEE 802.11a/b/g/n (2x2)
天线端子 MHF4连接器：2个
工作电压 3.3V
消耗电流（峰值） 无线LAN：
【2.4GHz】发射：640mA、接收：180mA
【5GHz】发射：870mA、接收：180mA
工作环境条件 温度条件：
0℃～70℃（SX-PCEAN2c)
-40℃～85℃（SX-PCEAN2i）
湿度条件：10～80％RH 无凝露
保存环境条件 温度条件：-40℃～105℃
湿度条件：10～85％RH 无凝露
外形尺寸 29.85×26.65×3.45mm
重量 3.3g
封装型 Half Mini Card（Mini PCI Express Card）
无线认证 中国（SRRC）、日本（TELEC）、美国（FCC）、加拿大（IC）、欧州（CE）

结构图

结构图

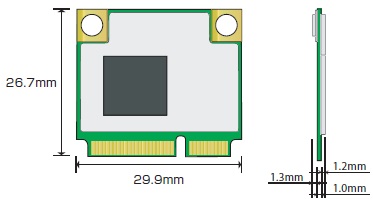

尺寸图

尺寸图

无线驱动程序支持

提供Linux版的无线驱动程序

  • WEP、TKIP、AES加密
  • IEEE 802.11e（QoS）
  • IEEE 802.1X、EAP
  • SSID隐藏（ESS-ID隐藏）

※如需其他操作系统的驱动程序，请与我们联系。

评价套件

推荐天线

厂商 Unictron Unictron 三省电机 三省电机
天线
天线写真
天线写真
天线写真
天线写真
天线写真
类型 PCB类型(AA222)
（线缆一体型）		 PCB类型(AA258)
（线缆一体型）		 Poll天线
（线缆一体型）		 Poll天线
 		 馈线
连接器 MHF MHF MHF RP-SMA RP-SMA ⇔ MHF
MHF4 RP-SMA ⇔ MHF4
尺寸(mm) 40.0 x 6.0 x 0.5 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100 100
150		 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.8dBi
5GHz　: 4.2dBi		 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -

各连接器类型 支持模块列表
