SDIO

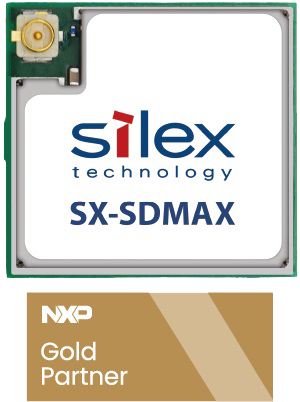

SX-SDMAX

SDIO接口类型 兼容Wi-Fi 6 & Bluetooth®
低功耗无线LAN组合模块

SX-SDMAX是支持IEEE802.11ax的无线局域网模块。本产品支持Wi-Fi6规格，使通信效率得到大幅提高，同时采用SDIO接口，在低功耗性能和通信性能之间取得了良好的平衡，非常适合工业领域的小型移动设备。此外，本产品支持Wi-Fi和Bluetooth®同时使用，为客户设备和平板电脑等增加蓝牙功能，从而增加新的附加价值。

产品特点

通信稳定、低功耗、高速通信的Wi-Fi6

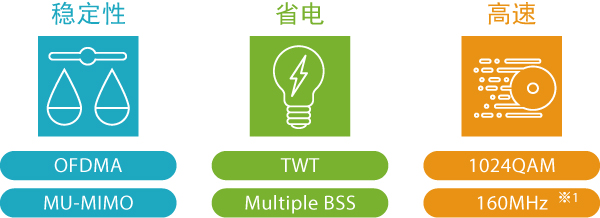

Wi-Fi 6最大可支持9.6Gbps（理论值）的高速通信。不仅速度快，通信的稳定性、数据通信效率、省电性能也得到了很大改善，作为Wi-Fi通信的主流正在被广泛应用。※1

通信稳定、低功耗、高速通信的Wi-Fi6

※1 SX-SDMAX最大支持80MHz带宽。

省电设计

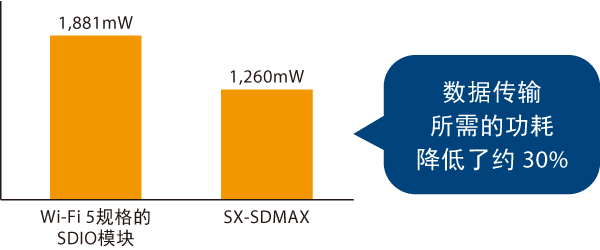

与传统的移动模块产品相比，数据传输所需的功耗降低了约30%。※2

· 与Wi-Fi 5规格的SDIO模块比较

省电设计

※2：以产品规格的最大值进行比较。工作时的耗电量根据系统构成和使用而变化。

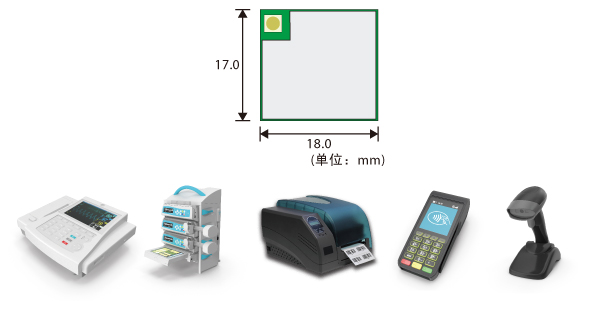

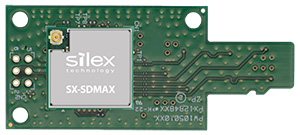

适合移动的小型模块

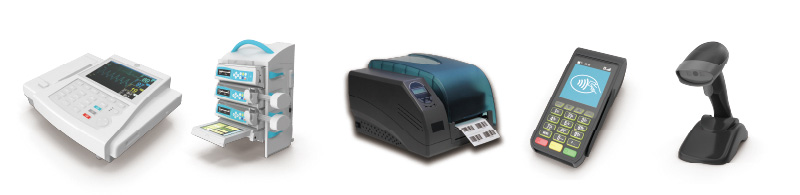

用于医疗和工业领域的移动打印机、手持终端、传感器等设备。

嵌入式用途

支持快速漫游标准IEEE802.11 k/v/r

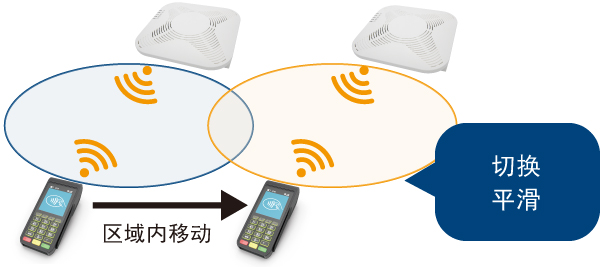

本产品缩短了将无线连接从一个AP切换到另一个AP的时间。即使在广阔的区域移动，也可以平滑地自动切换到更容易连接的AP，确保无线不断连。

支持IEEE802.11 k/v/r

Wi-Fi和Bluetooth®同时通信的好处

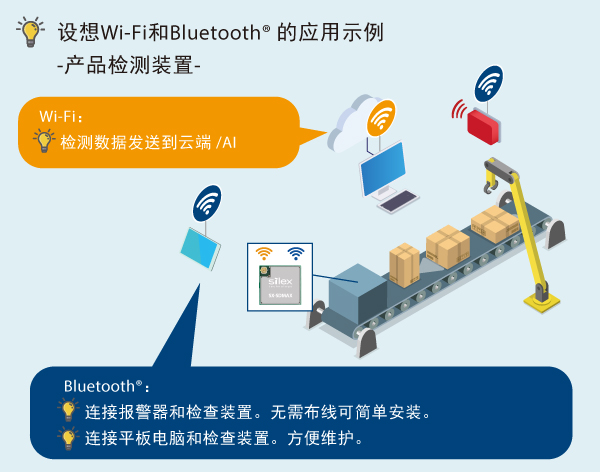

一个模块可以实现两种通信，降低部件成本。同时，根据特长分开使用通信，为Wi-Fi设备创造新的价值。

同时通信的好处

长期供应的措施

针对需要10年以上产品寿命的医疗、工业领域的需求，本产品实施了以下措施。
· 无线芯片采用NXP长期供应计划（15年）的芯片组
· 灵活的持续生产
　 - 在日本总部的工厂生产
　 - 根据产品订单备货和保管

产品规格

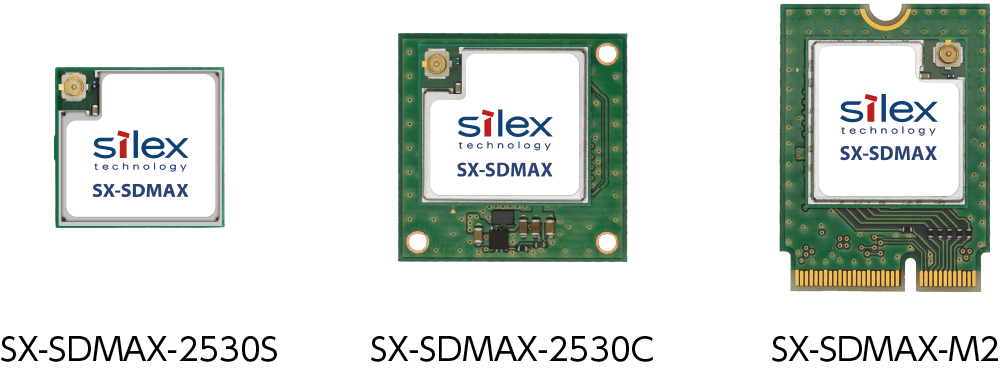

型号 SX-SDMAX-2530S
SX-SDMAX-2530C
SX-SDMAX-M2
芯片组 NXP IW611
主机接口 无线LAN：SDIO3.0
Bluetooth®：UART
无线规格 IEEE 802.11a/b/g/n/ac/ax (1x1)
频带 2.4GHz、5GHz
Bluetooth®规格 Bluetooth® v5.3 (符合BR/EDR/LE）※1
天线端子 MHF连接器：1个
工作电压 SX-SDMAX-2530S
 - 主电源：3.3V、 1.8V
 - IO/SDIO电源：3.3V或1.8V
SX-SDMAX-2530C
 - 主电源：3.3V
 - IO/SDIO电源：3.3V或1.8V
SX-SDMAX-M2
 - 主电源：3.3V
消费电流（峰值） SX-SDMAX-2530S
主电源 3.3V 无线LAN发送：
- 2.4GHz：200mA
- 5GHz   ：240mA
Bluetooth® 发送：20mA
主电源 1.8V 无线LAN发送：
- 2.4GHz：190mA
- 5GHz   ：260mA
Bluetooth® 发送：150mA
工作环境条件 工作温度：-40～85℃
工作湿度：15～95%RH以下 (无凝露)
保存环境条件 保存温度：-40～90℃
保存湿度：10～95%RH以下 (无凝露)

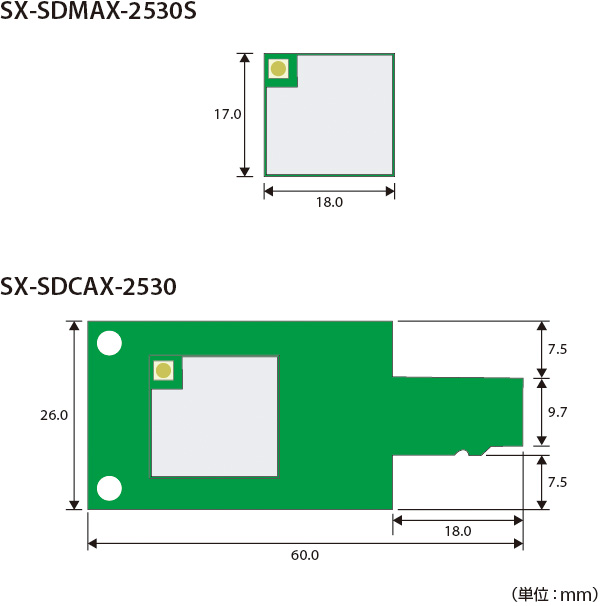

外形寸法 SX-SDMAX-2530S ：17.0×18.0×2.65mm
SX-SDMAX-2530C ：24.0×24.0×4.45mm
SX-SDMAX-M2      ：22.0×30.0×4.45mm
重量 SX-SDMAX-2530S ：1.7g
SX-SDMAX-2530C ：3.3g
SX-SDMAX-M2      ：3.3g
封装类型 SX-SDMAX-2530S ：44pins Direct Solder Pads
SX-SDMAX-2530C ：40 pins board to board connector
SX-SDMAX-M2      ：M.2 Card type 2230-S3-E
无线认证 日本、美国、加拿大、欧洲、英国

提及的公司名称和产品名称是其各自公司的注册商标或商标。
规格如有更改，恕不另行通知。

产品阵容

型号 类型 销售单位 包装形态
SX-SDMAX-2530S 表面贴装 500套 卷
SX-SDMAX-2530S-SP 表面贴装 1组/10套 卷
SX-SDMAX-2530C 40针 B to B 连接器 ※ 请联系我们
SX-SDMAX-2530C-SP 40针 B to B 连接器 1套 单装箱
※ 附带天线
SX-SDMAX-M2 M.2 Card type 2230-S3-E ※ 请联系我们
SX-SDMAX-M2-SP M.2 Card type 2230-S3-E 1套 单装箱
※ 附带天线

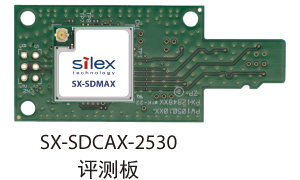

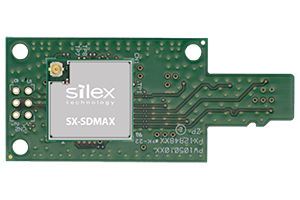

SX-SDCAX-2530
(评测板)

 Micro SD卡型 1套 单装箱
※ 附带天线、M.2转换连接器

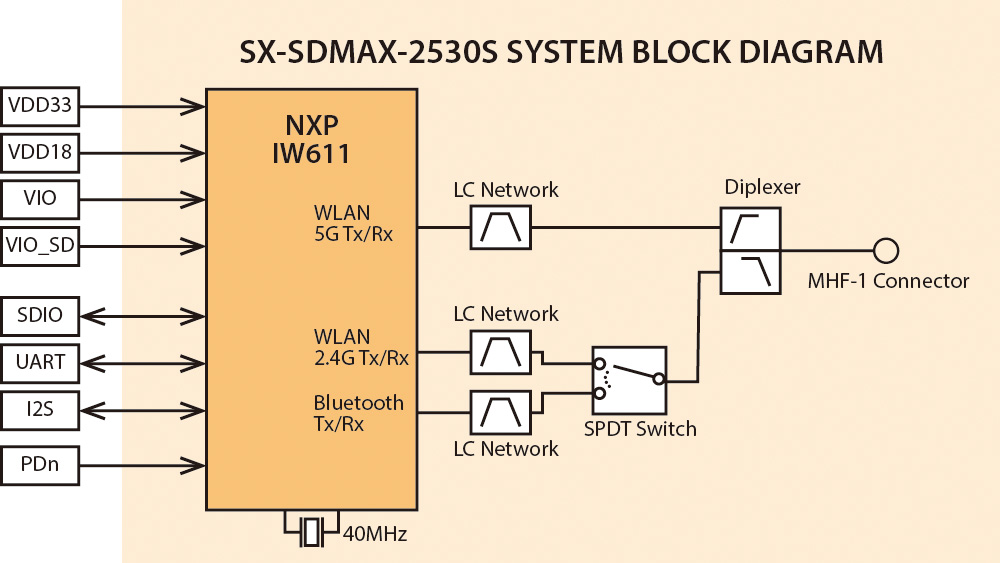

电路框图

电路框图

※单击放大。

驱动程序

本公司准备了评估用参考驱动，已通过本公司严苛的内部评估。

无线局域网

● Linux
- Station, AP功能
- 支持 WPA™/WPA2™/WPA3™认证方式
- 支持IEEE 802.1X（TLS, TTLS, PEAP, LEAP, FAST）
- 支持IEEE 802.11k/v/r
- 支持 WPS2.0功能
- 支持 Wi-Fi Direct®功能

关于Linux以往的操作系统的对应情况的的详细信息，请咨询本公司。

Bluetooth®

● Bluetooth®
Bluetooth®v5.3(BR/EDR/LE)各种配置文件
有关堆栈和配置文件的详细信息，请咨询本公司。

评价套件

评价环境

　

为了轻松评估 SX-SDMAX 的无线功能，我们提供了Linux 操作系统映像。

需要准备的评估环境 ：
· NXP i.MX8M Evaluation Kit (MCIMX8M-EVKB)
或
· NXP i.MX8M Nano Evaluation Kit (8MNANOD4-EVK)

评测环境

※ NanoEVK只能评测Wi-Fi。

支持评估的内容 ：
· 无线局域网管理命令 - iw
· 吞吐量测试 - iperf
· Station/AP功能 - wpa_supplicant, hostapd
· DHCP - udhcpd, udhcpc

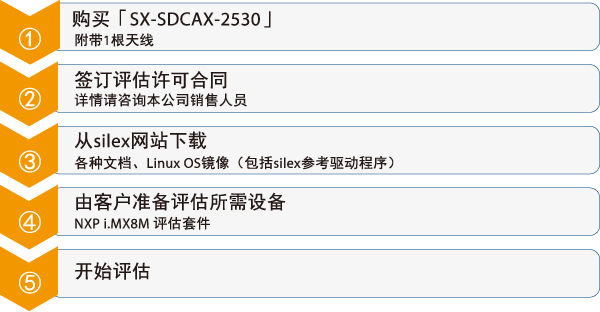

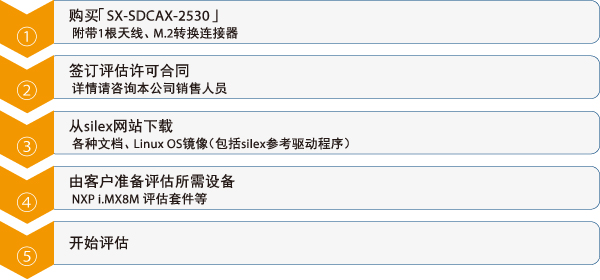

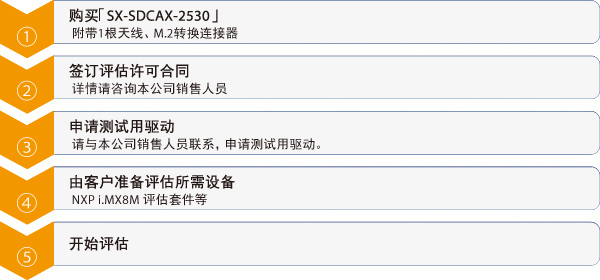

評価手順

推荐天线

厂商 Unictron 三省电机 三省电机
天线
天线写真
天线写真
天线写真
天线写真
产品名称·型号 AA258 ANTDC-081A0/B0 ANTDP-027A0
 		 (ANTDP-027A0用馈线)
认证用类别 Dipole Dipole Dipole -
连接器 MHF MHF RP-SMA RP-SMA ⇔ MHF
尺寸(mm) 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100/150 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -

各连接器类型 支持模块列表
※ 如果需要上述以外的天线，请咨询本公司。
