SDIO

SX-SDMAC-2832S+

支持IEEE 802.11ac & Bluetooth®
低功耗无线局域网模块

本产品是支持IEEE 802.11ac/a/b/g/n和Bluetooth® v5.0 BR/EDR/LE的SDIO型无线局域网组件模块。
本产品搭载了高通公司QCA9377芯片组，支持高速通信规格IEEE 802.11ac，可实现大容量数据的高速无线传输。
此外，支持工业用途所需的-20℃～85℃更宽广的温度范围，可广泛应用到温度条件苛刻的产品上。

产品特点

产品的特点

  • PHY数据速率最大433Mbps（11acVHT80时）
  • 单一数据流，1×1
  • 采用高通公司制造的QCA9377芯片组
  • 主机接口： 支持无线局域网 SDIO3.0、Bluetooth® UART
  • 80MHz频段模式（5GHz）
  • 高密度的调制模式（256QAM）※同时支持2.4GHz/5GHz
  • 支持Bluetooth® v5.0 Class2
  • 符合RoHS
  • 取得日本、北美、欧洲无线认证

驱动程序许可证 ※1

无线局域网

● Linux
通讯功能：配备有以下特点。
- Station, AP功能
- WPA/WPA2, TKIP, AES加密（11ac/n仅支持AES）
- IEEE 802.1X（TLS, TTLS, PEAP）
- WPS2.0 ※2
- Wi-Fi Direct ※2
● Android
● Windows
- Windows Embedded Compact 7
- Windows Embedded Compact 2013
- Windows10 / Windows10 IoT

Bluetooth®

支持规格 ：Bluetooth® v5.0 BR/EDR/LE

※1 关于驱动程序许可证的详情，请咨询本公司销售人员。
※2 使用时，需要另行取得Wi-Fi Alliance的认证。

产品规格

型号 SX-SDMAC-2832S+
芯片组 QCA9377-3
主机接口 无线LAN：SDIO3.0
Bluetooth：UART
无线规格 IEEE 802.11a/b/g/n/ac (1x1)
Bluetooth® 规格 Bluetooth® v5.0 (符合BR/EDR/HS/LE）
天线端子 MHF连接器：1个
工作电压 主电源：3.3V
SDIO电源:
SDIO2.0工作时 1.8V或3.3V
SDIO3.0工作时 1.8V
消耗电流(峰值) 无线LAN：
【2.4GHz】发送：400mA、接收：110mA
【5GHz】发送：570mA、接收：140mA
Bluetooth：
发送：30mA、接收：40mA
工作环境条件 工作温度：-20～85℃
工作湿度：15～95％RH(上述以外)
保存环境条件 保存温度：-40℃～95℃
保存湿度：10～95％RH(上述以外)
外形尺寸 17.0×18.0×2.6mm
重量 1.2g (SX-SDMAC-2832S+)
7.6g (SX-SDCAC-2832+)
封装类型 44pins Direct Solder Pads
无线认证 日本、美国、加拿大、欧州、中国SRRC

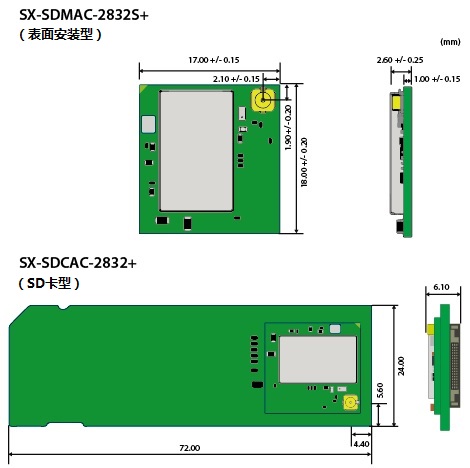

外形尺寸

寸法図

结构图

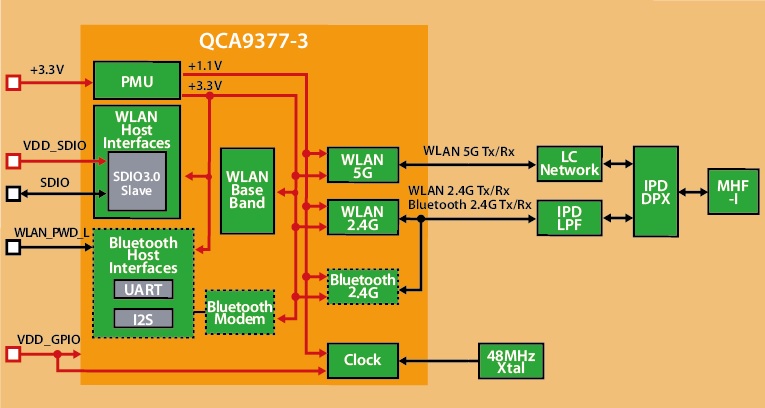

ブロック図


产品阵容

型号 类型 销售单位 备注
SX-SDMAC-2832S+ 表面贴装 500套 卷
SX-SDMAC-2832S+ Sample Pack 表面贴装 1组 / 10套 卷
SX-SDCAC-2832+ Sample Pack SD卡 1套 单装箱、
带1根天线
(Unictron公司 AA258)

11ac解决方案介绍

型号 类型 销售单位 备注
SX-SDMAC-2830S 表面贴装 500套 卷
SX-SDMAC-2830S-SP 表面贴装 1组 / 10套 卷
SX-SDMAC-2831S 表面贴装 500套 卷
SX-SDMAC-2831S-SP 表面贴装 1组 / 10套 卷
SX-SDMAC-2831C 连接器 100套 散装
SX-SDMAC-2831C-SP 连接器 1套 单装箱
SX-SDCAC-2830 SD卡 100套 散装
SX-SDCAC-2830-SP SD卡 1套 单装箱、
带1根天线
(Unictron公司制造 AA258)

11acソリューションのご紹介

嵌入用途

医疗设备、移动打印机、手持终端、AV设备、条形码读码器、传感器设备、影像设备等

組込み用途

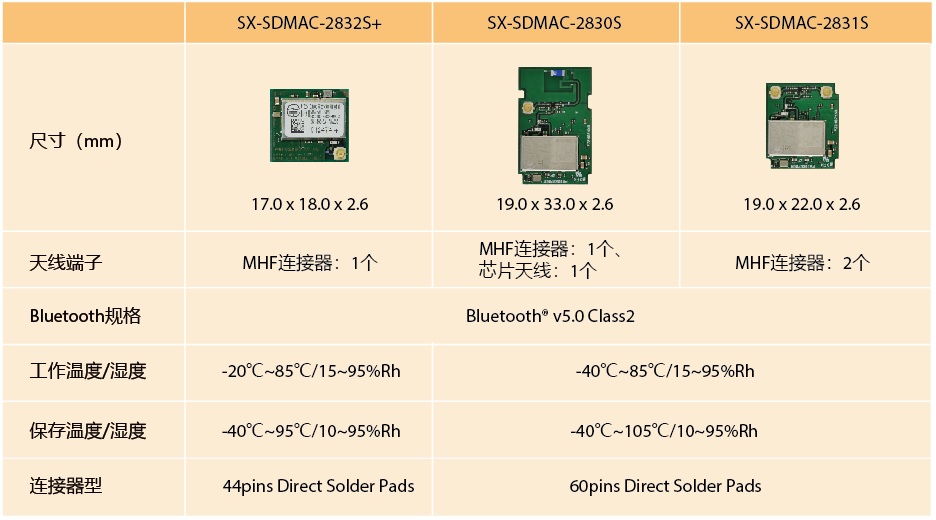

SX-SDMAC系列的功能差别

SX-SDMAC系列的功能差别

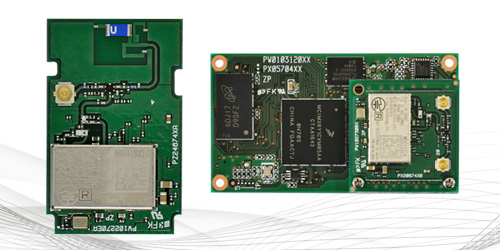

评价套件

提供在NXP公司制造的i.MX6 SoloX硬件平台上工作的Linux操作系统映像，以便对SX-SDMAC的无线功能进行简单的评估。此外，操作系统映像中预装了下列Linux工具。

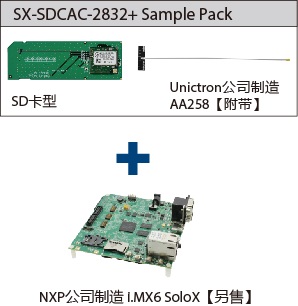

SX-SDCAC-2832+ Sample Pack

  • 无线局域网管理指令
    - iw
  • 吞吐量测试
    - iperf
  • Station/AP功能
    - hostapd、wpa_supplicant
  • DHCP
    - udhcpd、udhcpc
  • Bluetooth® 协议栈
    - BlueZ
  • 支持配置文件
    - HID、SPP、A2DP、PAN、FTP、OPP、GATT

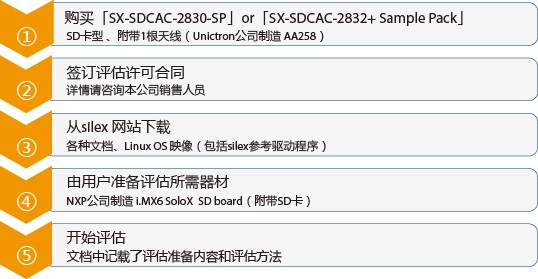

需要评估本产品时

評価手順

推荐天线

厂商 Unictron Unictron 三省电机 三省电机
天线

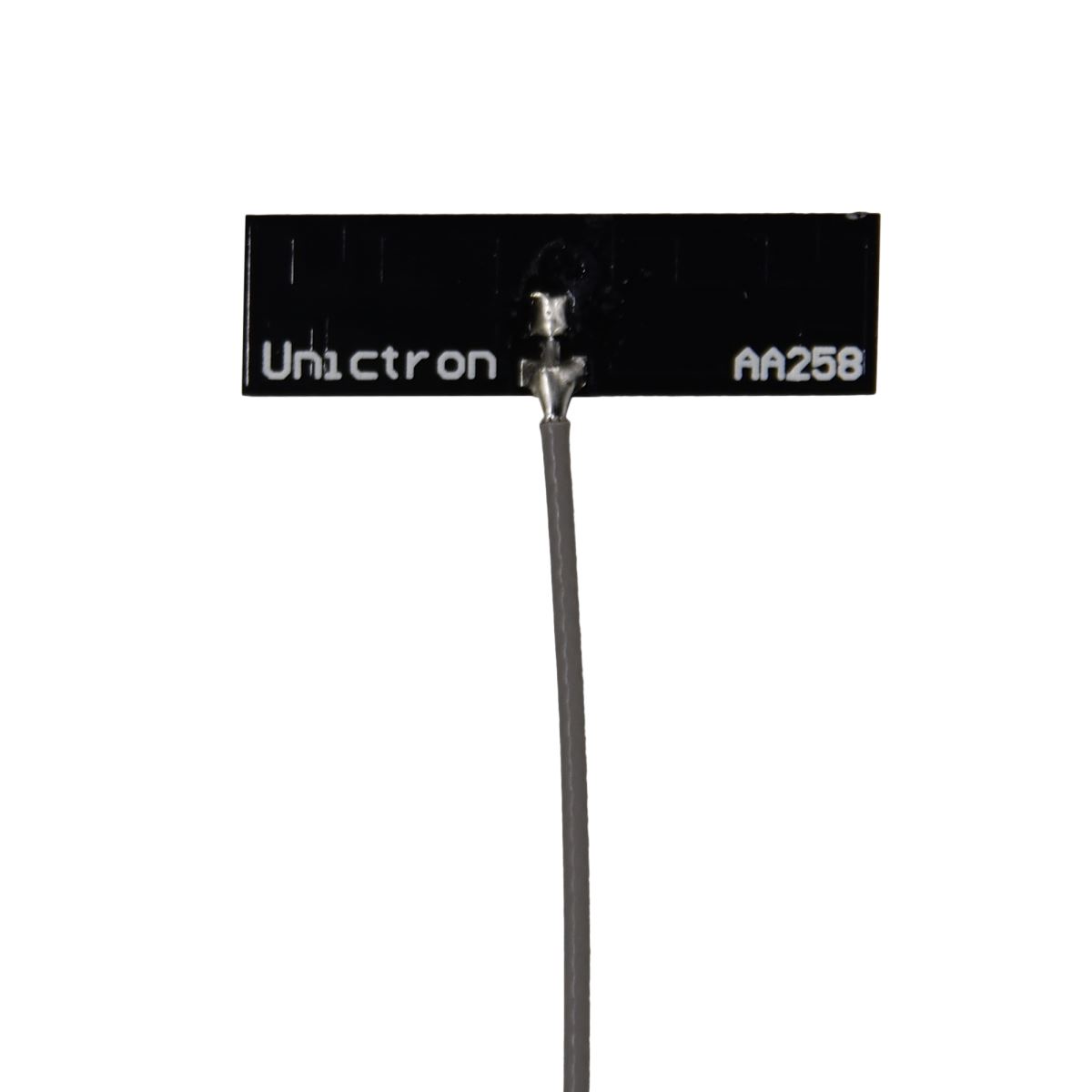

天线写真
天线写真
天线写真

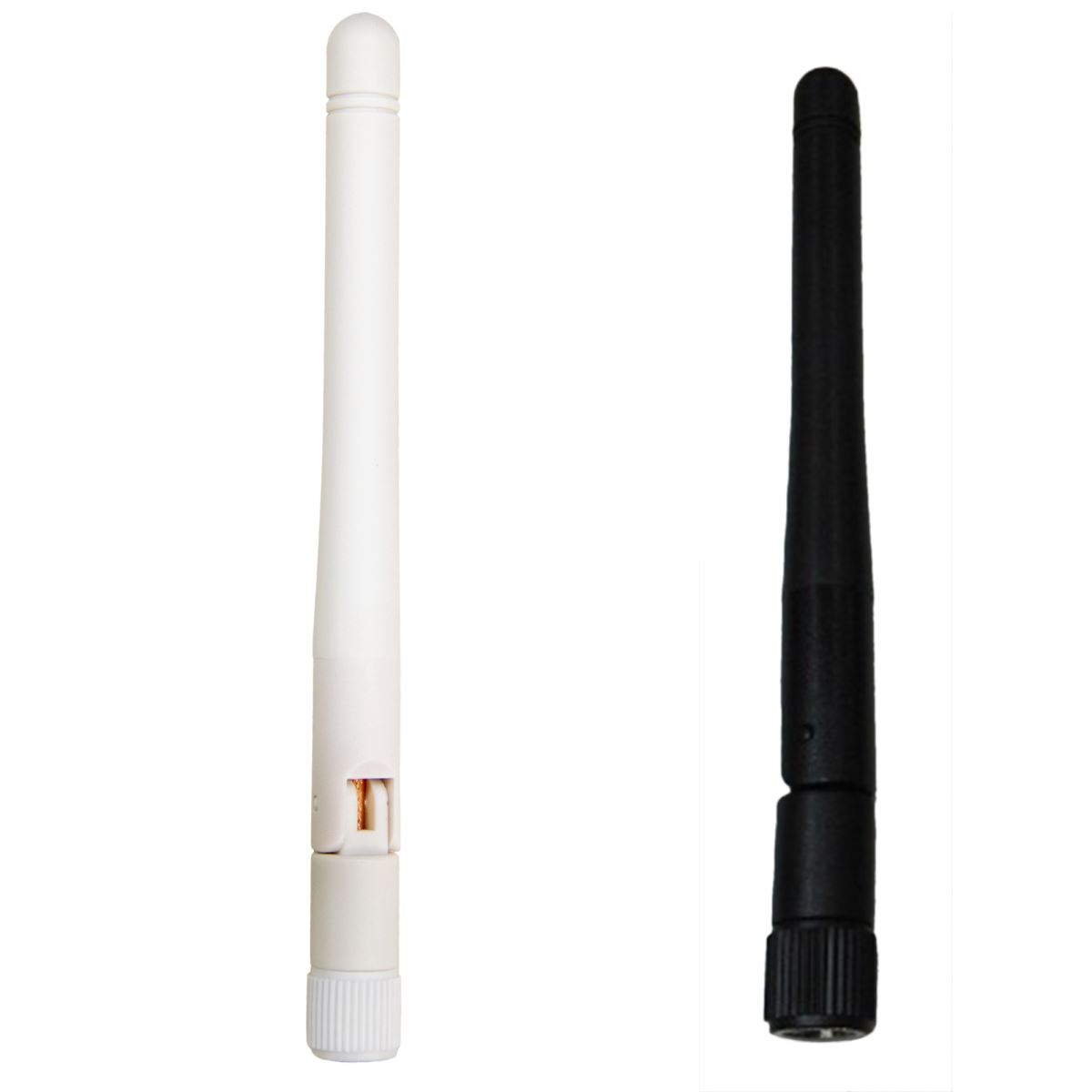

天线写真
天线写真

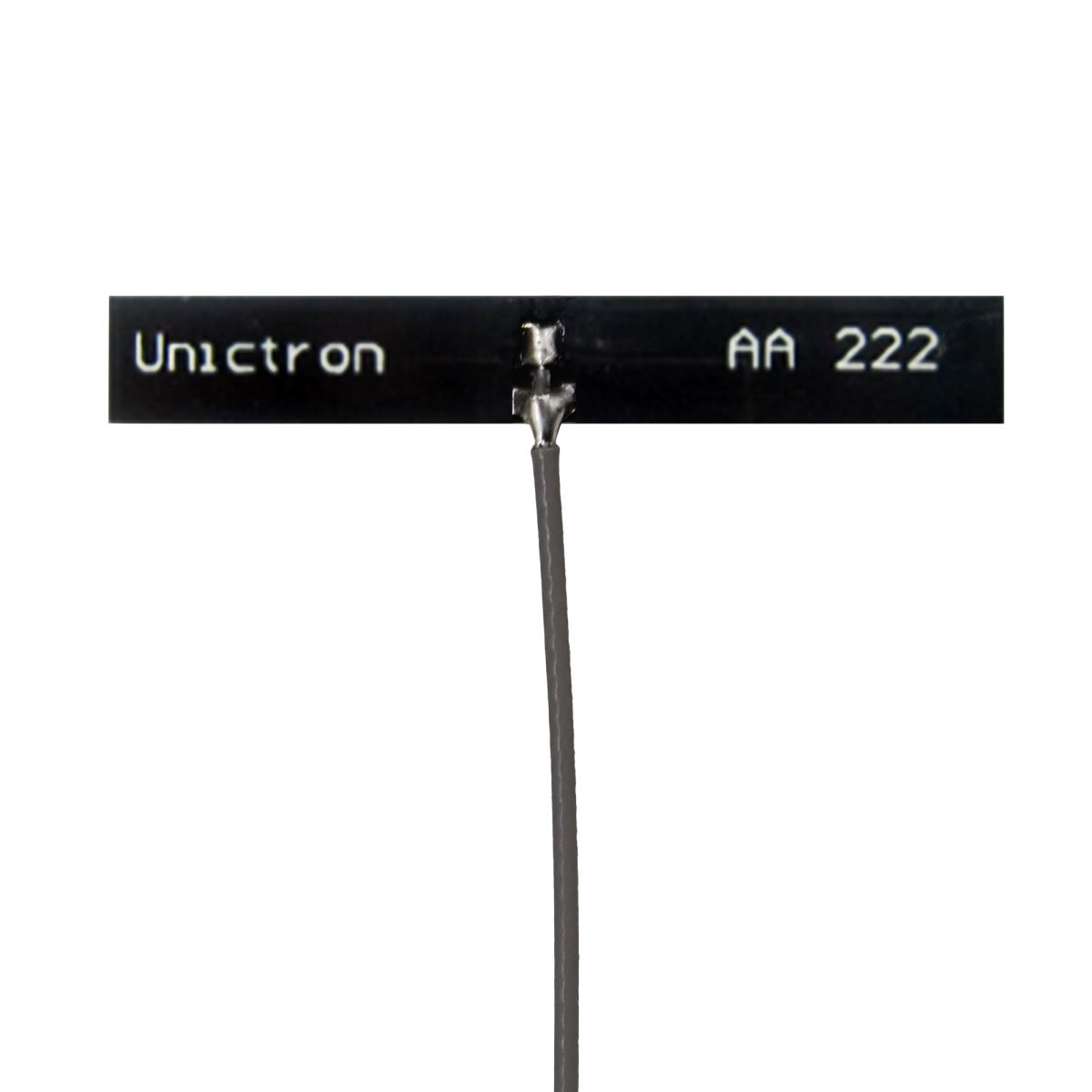

类型 PCB类型(AA222)
（线缆一体型）		 PCB类型(AA258)

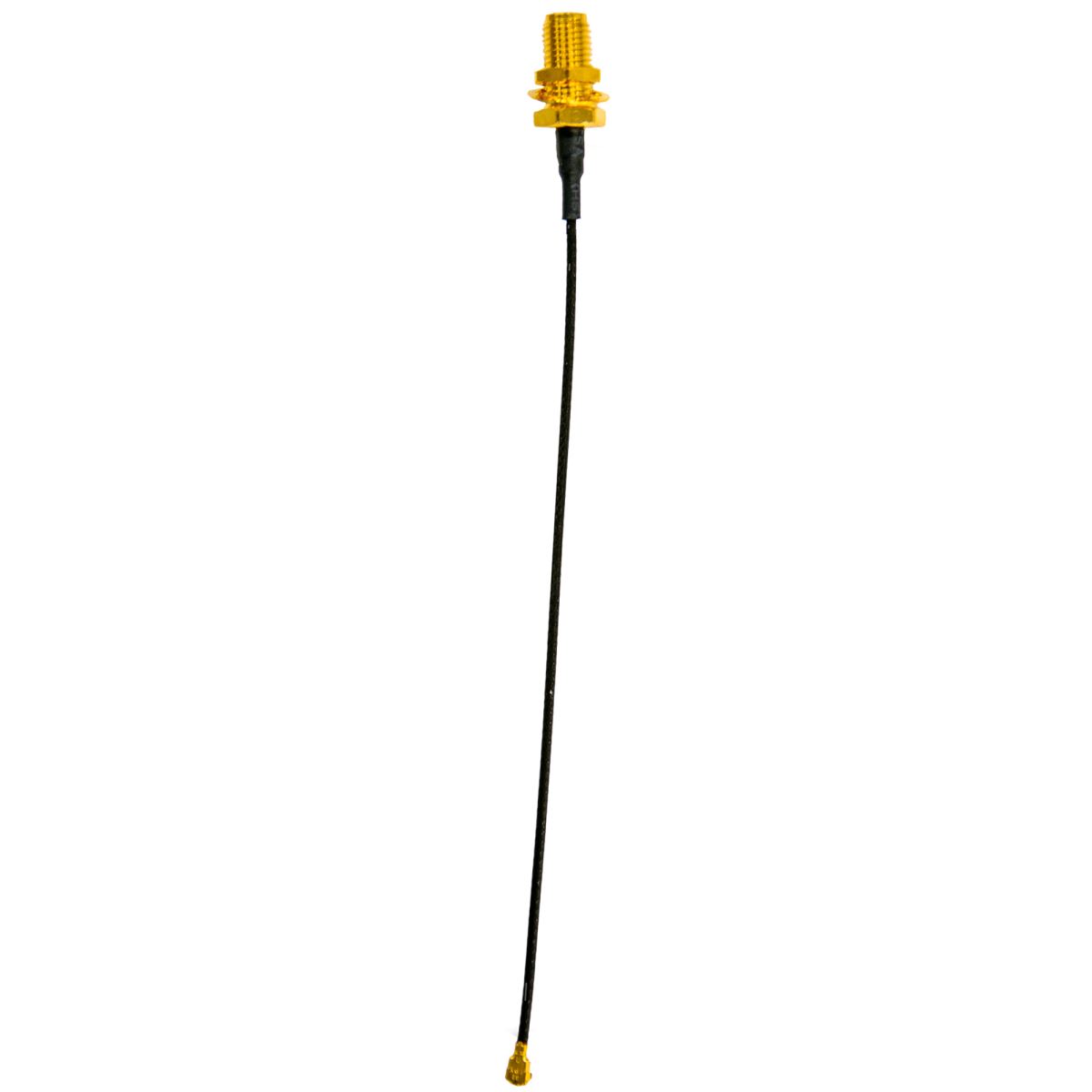

（线缆一体型）		 Poll天线

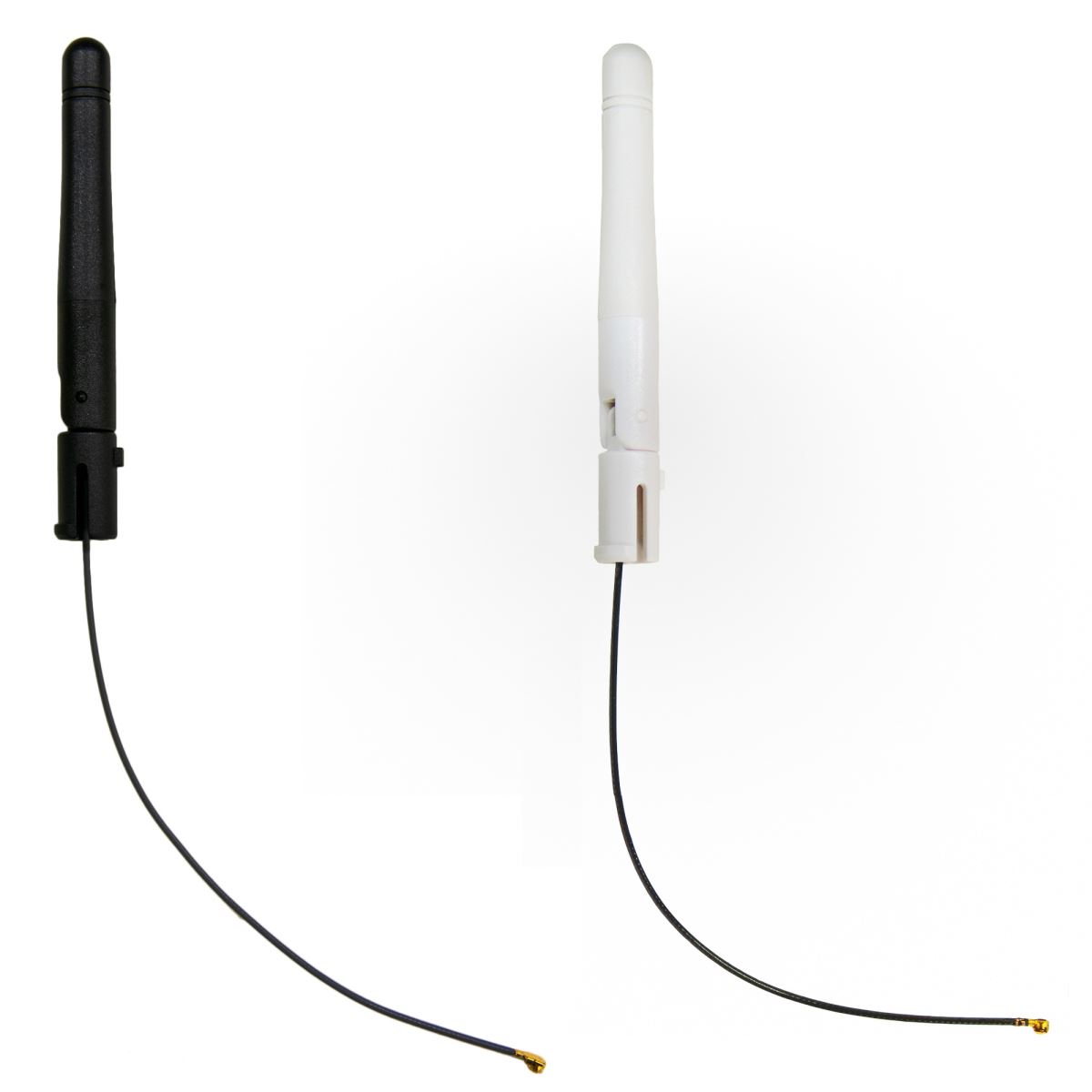

（线缆一体型）		 Poll天线
 		 馈线
连接器 MHF MHF MHF RP-SMA RP-SMA ⇔ MHF
MHF4 RP-SMA ⇔ MHF4
尺寸(mm) 40.0 x 6.0 x 0.5 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100 100
150		 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.8dBi
5GHz　: 4.2dBi		 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -

各连接器类型 支持模块列表
