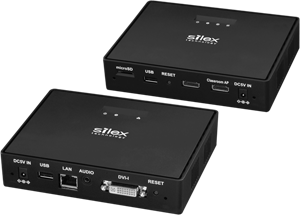

MV-500T/MV-500R
校园数字音视频广播系统
通过推进『学校的信息技术化』，更加有效地使用配备的电子白板·大屏显示器，充分利用校内局域网络实现原有校园模拟广播系统向数字广播系统的升级改造，达到高性价比。
产品特点
- 在校内局域网中最多可支持向1000台接收端同时传输数字动画/声音
- 通过独创的唇音同步技术，即使在邻近教室，也能够实现接收端之间的同步清晰的广播
- 广播前，在发送端，可按照学年和班级的不同对播放内容和时间进行播放设置
- 可在能使用校内局域网的任意地方，通过轻量的发送端进行实时广播播放
- 能够对支持CEC规格的电子白板和大屏显示器等设备，统一进行电源的ON/OFF控制
- 校内广播运行管理软件silex Media Transporter® E model免费下载
- 接收端支持与教室的无线接入点进行联合配置
同步实时广播

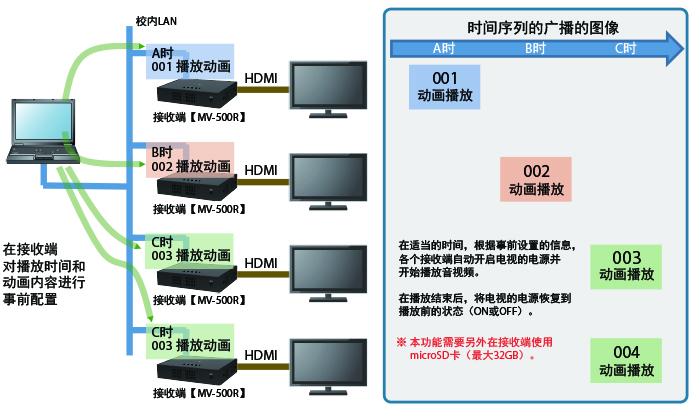

存储播放配置示意图

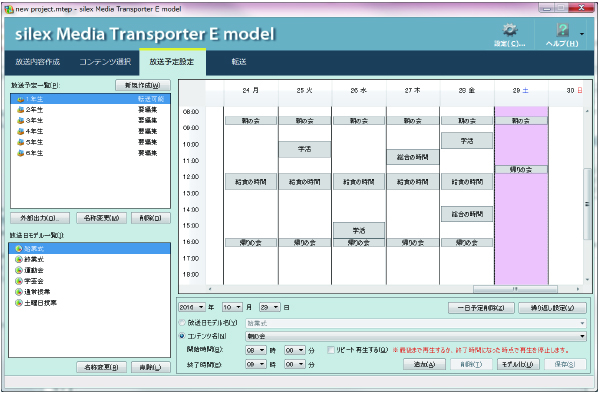

校内广播运行管理软件『silex Media Transporter® E model』
- 以创建授课时间表的方式，简单创建播放日程
- 对电子白板·大屏显示器的电源进行同时ON/OFF控制
- 接收端可分别设置独立的播放日程
- 可保存过去三年的播放节目历史记录
- 同年度内可设置反复播放每周的播放内容
※ 电源统一进行ON/OFF控制的功能，需要电子白板?显示器等支持CEC规格。
| 支持OS | Windows 7 SP1 (32bit/64bit) Windows8 (32bit/64bit) Windows8.1 (32bit/64bit) Windows10 (32bit/64bit) Windows10 Anniversary Update |
|---|---|
| 支持文件格式 | 视频：WMV、AVI、MPEG4、H.264 图片：BMP、PNG、JPEG |
| 推荐工作环境 | CPU：工作频率2GHz以上的多核CPU 内存：2GB以上 屏幕分辨率：1280x768以上 硬盘：10GB以上硬盘空余空间 |
※ 必须安装.NetFramework4.5.2以上版本。

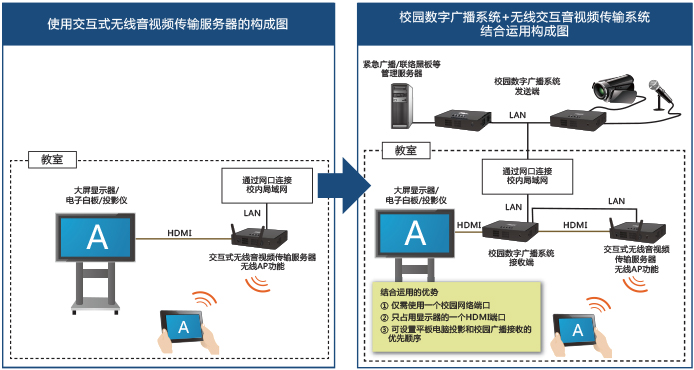

与本公司无线交互音视频传输系统的结合运用
产品规格
| 型号 | MV-500T/R |
|---|---|
| 有线LAN接口 | RJ-45：×1 100Base-TX / 1000Base-T(自适应) |
| 切换开关 | 按钮开关×2 |
| LED | 本体：×4 RJ-45：×2 |
| 工作条件 | 工作温度：5～+35℃ 工作湿度：20～90％RH |
| 存储条件 | 存储温度：0～+50℃ 存储湿度：20～90％RH |
| 最大功耗 | 10W（DC5V 2.0A） |
| 外形尺寸 | 155×120×32mm（仅本体） |
| 重量 | MV-500T：约255g MV-500R：约250g |
| 随机附件 | 产品本体、电源适配器、GPL开源说明、保修卡、其他向导 |
| 各种规格 | VCCI Class A、RoHS |
| 视频接口 | MV-500T：DVI-I（输入） MV-500R：HDMI（输出） |
| 支持的分辨率 | 见附表 |
| 每秒帧数 | 最大30fps |
| 视频编解码器 | JPEG-XR |
| 音频接口 | MV-500T：Φ3.5mm 立体声插孔（输入） MV-500R：HDMI（输出） |
| 音频采样率 | 32kHz/44.1kHz/48kHz |
| microSD | MV-500T：× MV-500R：microSDHC |
| 多播分发 | 支持 |
支持的分辨率表
| 发送端（MV-500T） | 接收端（MV-500R） | |||
|---|---|---|---|---|
| 分辨率 | 比例 | Digital | Analog | Digital |
| VGA ( 640 x 480 ) | 4:3 | ○ | ○ | ○ |
| 480p ( 720 x 480 ) | 4:3 / 16:9 | ○ | ○ | ○ |
| SVGA ( 800 x 600 ) | 4:3 | ○ | ○ | ○ |
| XGA ( 1024 x 768 ) | 4:3 | ○ | ○ | ○ |
| 720p ( 1280 x 720 ) | 16:9 | ○ | × | ○ |
| WXGA ( 1280 x 768 ) | 15:9 | ○ | × | ○ |
| SXGA ( 1280 x 1024 ) | 5:4 | ○ | × | ○ |
| WSXGA ( 1600 x 1024 ) | 25:16 | ○ | × | ○ |
| 1080p ( 1920 x 1080 ) | 16:9 | ○ | × | ○ |
