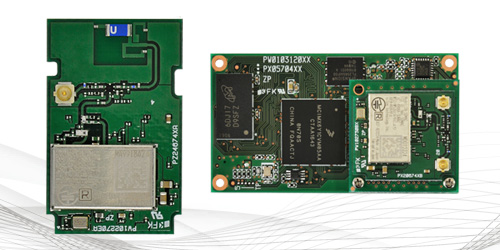

SDIO

SX-SDMAC

支持IEEE 802.11a/b/g/n/ac ＆ Bluetooth®
1x1 SDIO无线LAN模块

本产品是支持IEEE 802.11a/b/g/n/ac和Bluetooth® 的SDIO型无线局域网模块。
本产品搭载了高通公司QCA9377芯片组，支持高速通信规格IEEE 802.11ac，可实现大容量数据的高速无线传输。
此外，支持工业用途所需的大温度范围，可在广泛的产品中使用。

产品特点

产品的特点

  • PHY数据速率 最大433Mbps (11ac VHT80时)
  • 单一数据流、1×1
  • 采用Qualcomm公司生产的 QCA9377 芯片组
  • 主机接口：支持无线LAN SDIO3.0、 Bluetooth® UART
  • 80MHz频段模式（5GHz）
  • 高密度的调制模式（256QAM）※同时支持2.4GHz/5GHz
  • 支持Bluetooth® v5.0 Class2 ※1
  • 表面贴装、连接器、SD卡的类型可选
  • 符合RoHS
  • 取得日本、北美、欧洲无线电波法认证

※1 需要支持Bluetooth® v5.0规格时，须将支持Bluetooth® v5.0规格的蓝牙协议栈与配置文件配合使用。

驱动程序许可证 ※2

无线LAN

●Linux
　- Station、AP功能
　- 支持WPA/WPA2/WPA3加密 ※3
　- IEEE 802.1X（TLS, T TLS, PEAP）
　- WPS2.0 ※4
　- Wi-Fi Direct ※4
●Android
●Windows
　- Windows Embedded Compact 7
　- Windows Embedded Compact 2013
　- Windows10 / Windows10 IoT

Bluetooth®

支持规格 ： Bluetooth® v5.0 Class2

※2 关于驱动程序许可证的详情，请咨询本公司销售人员。
※3 WPA3™仅支持STA模式。
※4 使用时，需要另行取得Wi-Fi Alliance的认证。

产品规格

型号 SX-SDMAC-2830S
SX-SDMAC-2831S
SX-SDMAC-2831C
SX-SDCAC-2830
芯片组 QCA9377-3
主机接口 无线LAN：SDIO3.0
Bluetooth® ：UART
无线LAN规格 IEEE 802.11a/b/g/n/ac (1x1)
Bluetooth® 规格 Bluetooth® v5.0 (符合BR/EDR/LE）
天线端子 MHF连接器：1个、芯片天线：1个
（SX-SDMAC-2830S/SX-SDCAC-2830）
MHF连接器：2个
（SX-SDMAC-2831S/SX-SDMAC-2831C）
工作电压 主电源：3.3V
SDIO电源：
SDIO2.0工作时 1.8V或3.3V
SDIO3.0工作时 1.8V
消耗电流(峰值) 无线LAN：
【2.4GHz】发送：400mA、接收：110mA
【5GHz】发送：570mA、接收：140mA
Bluetooth® ：
发送：30mA、接收：40mA
工作环境条件 温度条件：-40℃～85℃
湿度条件：15～95％RH 无凝露
保存环境条件 温度条件：-40℃～105℃
湿度条件：10～95％RH 无凝露
外形尺寸 19.0×30.0×2.6mm (SX-SDMAC-2830S)
19.0×22.0×2.6mm (SX-SDMAC-2831S)
24.0×24.0×4.8mm (SX-SDMAC-2831C)
30.0×51.0×6.15mm (SX-SDCAC-2830)
重量 1.7g (SX-SDMAC-2830S)
1.4g (SX-SDMAC-2831S)
2.8g (SX-SDMAC-2831C)
6.4g (SX-SDCAC-2830)
封装型 60pins Direct Solder Pads (SX-SDMAC-2830S/SX-SDMAC-2831S)
40pins B2B Connector (SX-SDMAC-2831C)
SDCARD(SDCARD Edge 9 pins / FCC Connectoer 20pins) (SX-SDCAC-2830)
无线认证 日本、美国、加拿大、欧洲

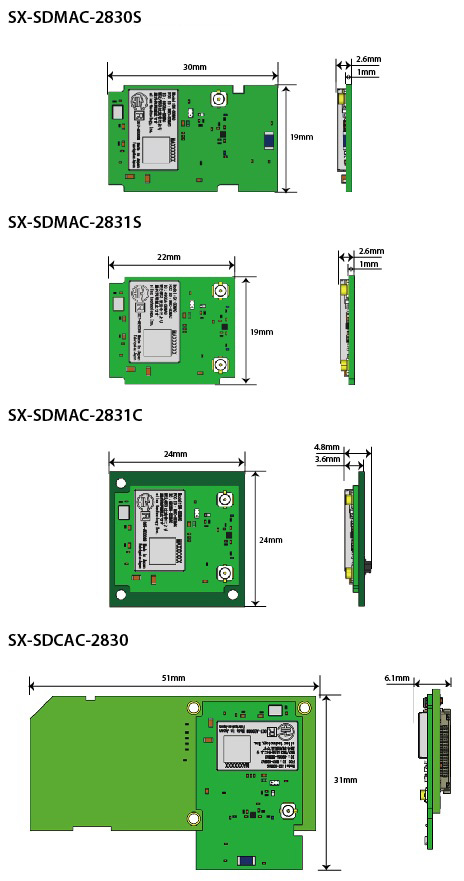

尺寸图

尺寸图

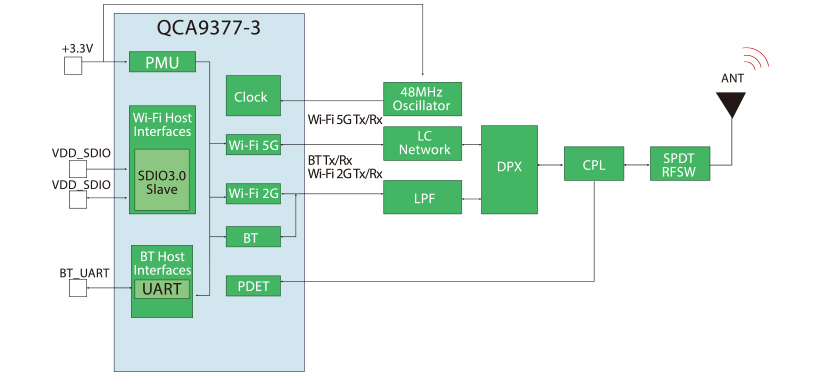

结构图

结构图

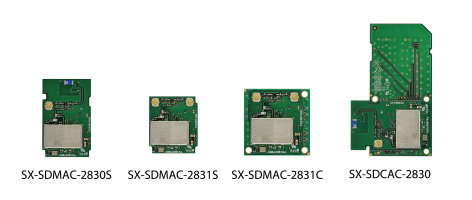

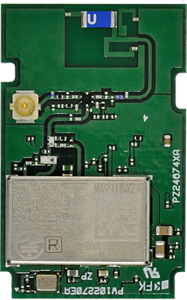

产品阵容

型号 类型 销售单位 备注
SX-SDMAC-2830S 表面贴装 500式 卷
SX-SDMAC-2830S-SP 表面贴装 1组 / 10套 卷
SX-SDMAC-2831S 表面贴装 500套 卷
SX-SDMAC-2831S-SP 表面贴装 1组 / 10套 卷
SX-SDMAC-2831C 连接器 100套 散装
SX-SDMAC-2831C-SP 连接器 1套 单装箱
SX-SDCAC-2830 SD卡 100套 散装
SX-SDCAC-2830-SP SD卡 1套 单装箱、
带1根天线
(Unictron公司制造 AA258)
产品阵容

嵌入用途

医疗设备、移动打印机、手持终端、AV设备、条形码读码器、传感器设备、影像设备等

嵌入用途



评价套件

为了更简单的评估SX-SDMAC的无线功能，提供了使用瑞萨电子（以下简称Renesas）/NXP公司硬件平台的评估环境。

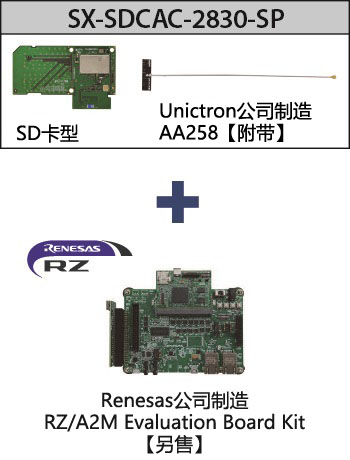

Renesas RZ/A2M

适用于SX-SDMAC的FreeRTOS驱动程序包含在RZ / A2M SDIO Wi-Fi软件包中，该软件包可与Renesas发布的RZ / A2M评估板套件一起使用。

可简单方便地对以下动作进行确认。即将通过RZ/A2M Evaluation Board Kit实时输入的摄像头影像压缩成JPEG格式，并使用SX-SDMAC通过无线局域网将影像数据传输至PC的动作。

【主要功能】
·无线LAN管理指令
　- 原始wifi指令
·吞吐量测试
　- iperf
·Station/AP机能
　- wpa_supplicant
·DHCP
　- DHCP Client support

SX-SDCAC-2830-SP

需要评估本产品时

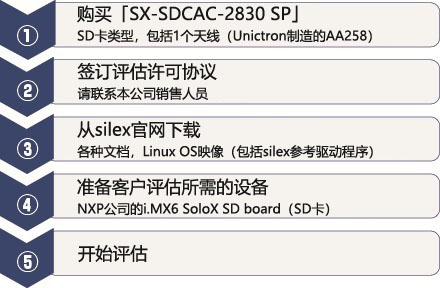

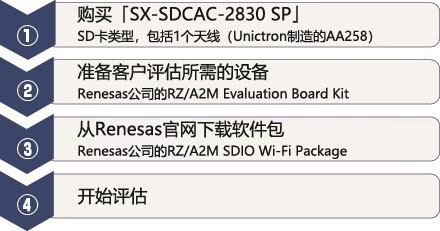

评估流程


※Renesas公司的 RZ/A2M Evaluation Board Kit评估套件购买请点击购买咨询。
※Renesas公司的 RZ/A2M SDIO Wi-Fi Package评估套件购买请点击购买咨询。

　

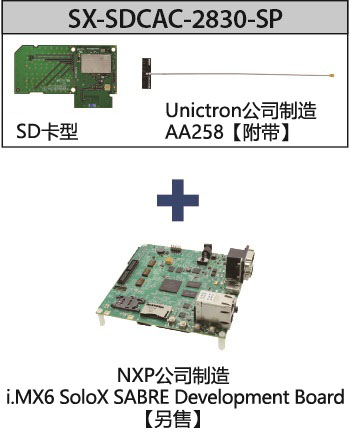

NXP i.MX6 Solo X

提供在NXP公司制造的i.MX6 SoloX SABRE硬件平台上工作的Linux操作系统映像。
以便对SX-SDMAC的无线功能进行简单的评估。此外，该操作系统映像中预装了下列Linux工具。

【主要功能】
·无线LAN管理指令
　- iw
·吞吐量测试
　- iperf
·Station/AP功能
　- wpa_supplicant、hostapd
·DHCP
　- udhcpd、udhcpc

SX-SDCAC-2830-SP

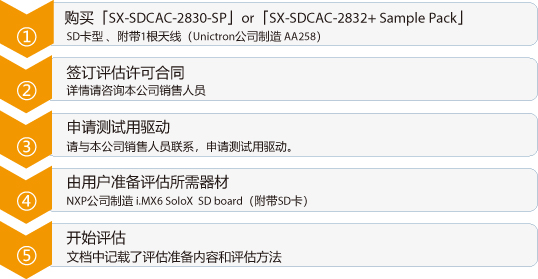

需要评估本产品时

評価手順


推荐天线

厂商 Unictron Unictron 三省电机 三省电机
天线
天线写真
天线写真
天线写真
天线写真
天线写真
类型 PCB类型(AA222)
（线缆一体型）		 PCB类型(AA258)
（线缆一体型）		 Poll天线
（线缆一体型）		 Poll天线
 		 馈线
连接器 MHF MHF MHF RP-SMA RP-SMA ⇔ MHF
MHF4 RP-SMA ⇔ MHF4
尺寸(mm) 40.0 x 6.0 x 0.5 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100 100
150		 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.8dBi
5GHz　: 4.2dBi		 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -

各连接器类型 支持模块列表
