智能型

IM-100

具备无线LAN连接所需的所有要素
以最小的开发投资和开发周期支持无线LAN

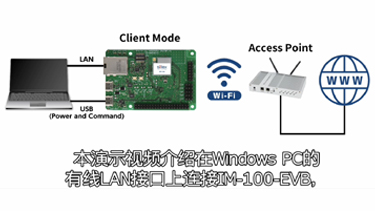

IM-100演示过程各种接口的无线视频  >>

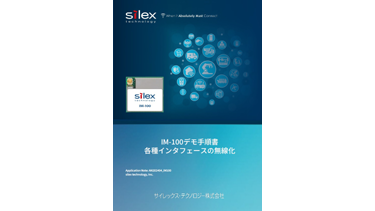

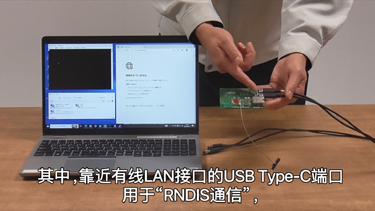

IM-100演示过程各种接口的无线化操作手册  >>

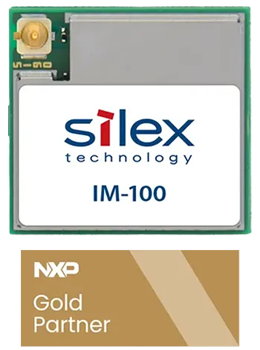

IM-100是搭载了NXP公司制造的RW610芯片的智能无线LAN模块。
在标准固件中搭载了支持各种接口转无线LAN的网桥功能，即使设备的硬件资源(CPU、内存)等较少，也可以支持无线LAN。
本产品可提供完善的技术支持，包括主板和外壳等的硬件定制、功能追加等固件的软件定制，从而支持您安心、快速地开发无线设备。

产品特点

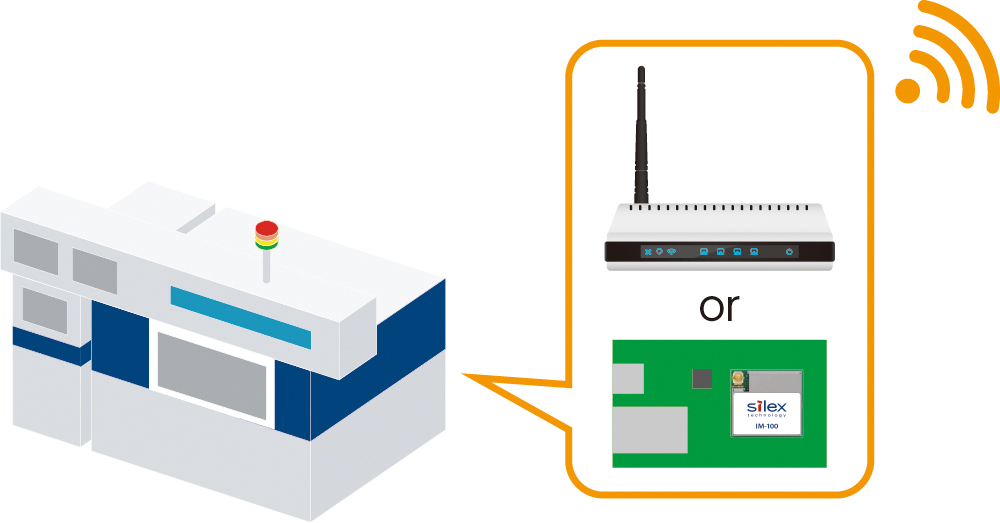

■ 降低主机处理器负载，降低开发时间和成本

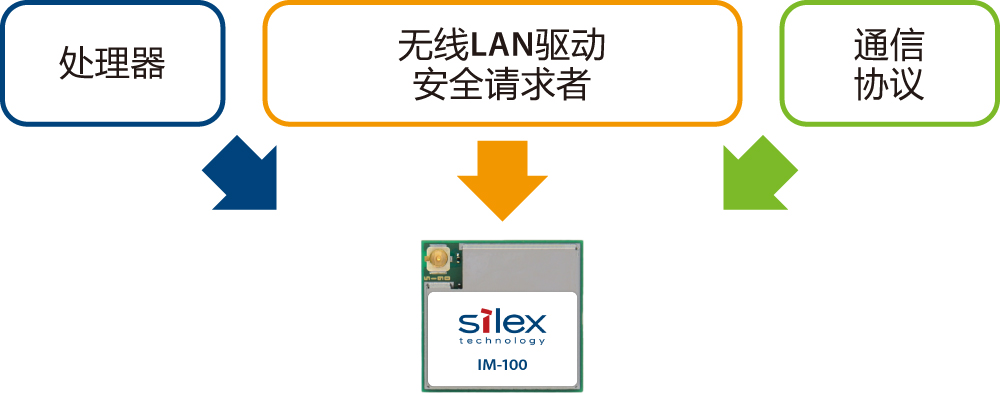

  已为模块提供无线LAN连接所需的全部功能

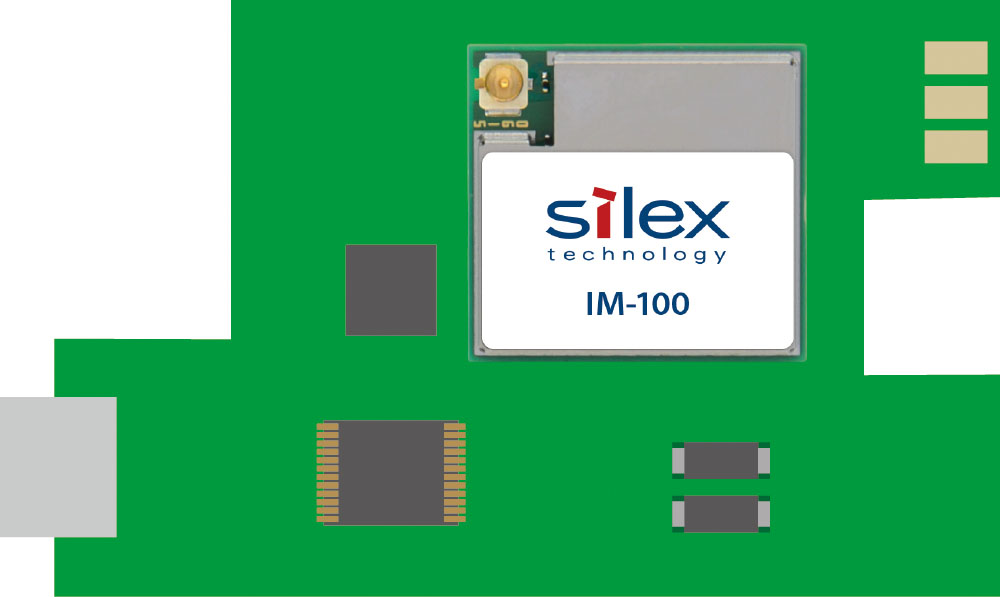

IM-100 (6).jpg

■ 小型、支持工业温度范围，可用于工业领域，适用于广泛场景

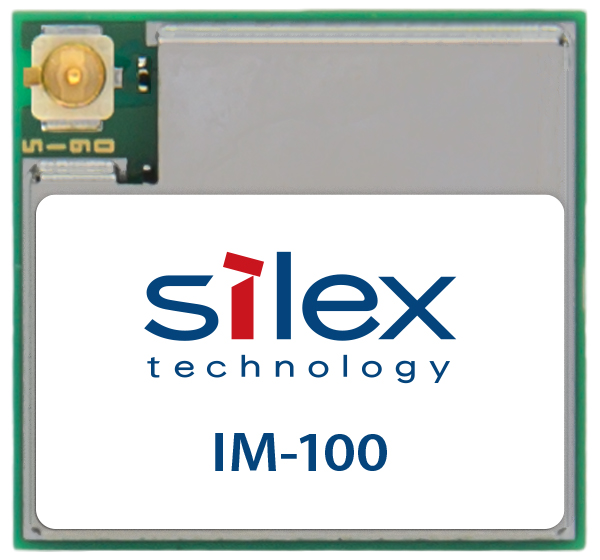

· 17mm x 18mm的小型模块
· -45℃～+85℃ 的工作温度

IM-100 (2).jpg

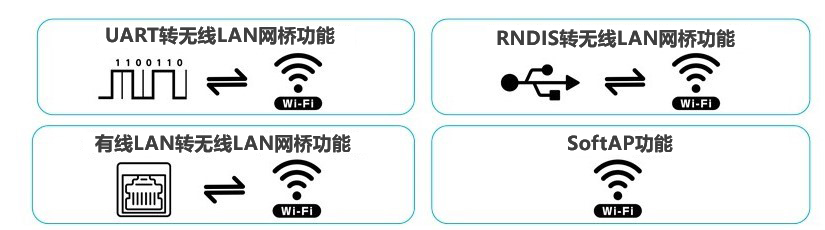

■ 轻松实现有线LAN/串口/USB(RNDIS)的无线化连接

搭载网桥、接入点功能。通过简单的命令可以控制，可以将Windows,  Linux,  RTOS,  non-OS 微机的各种设备轻松实现无线化。


■ 支持远程NDIS，可通过USB连接轻松实现无线化

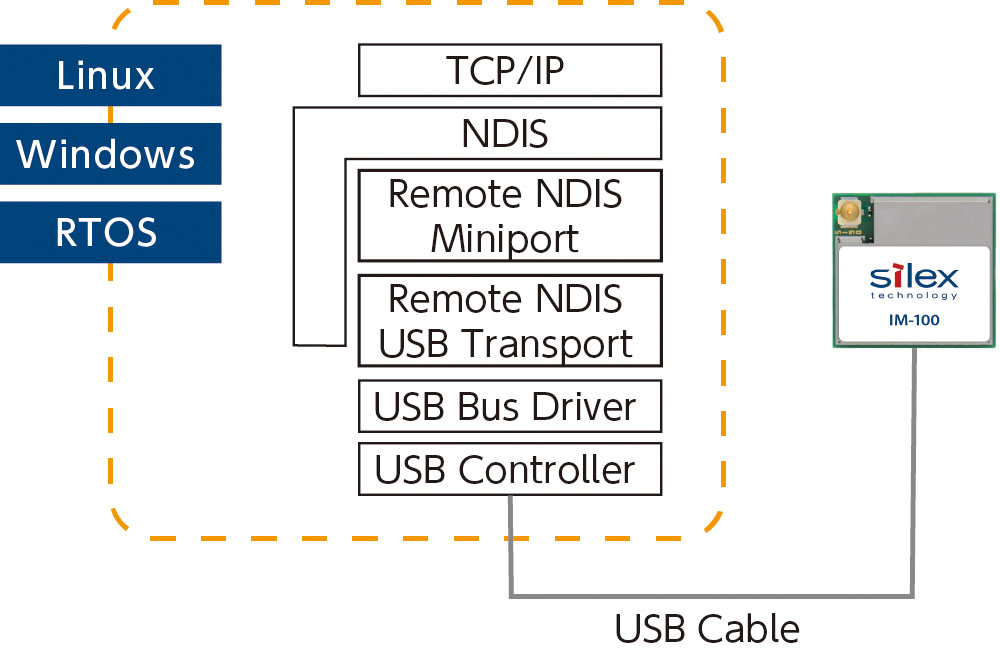

<远程NDIS（RNDIS）概念>

像Ethernet一样使用USB的技术。有些主机系统支持标准的RNDIS驱动程序，因此不需要开发接口驱动程序。

IM-100 (7).jpg

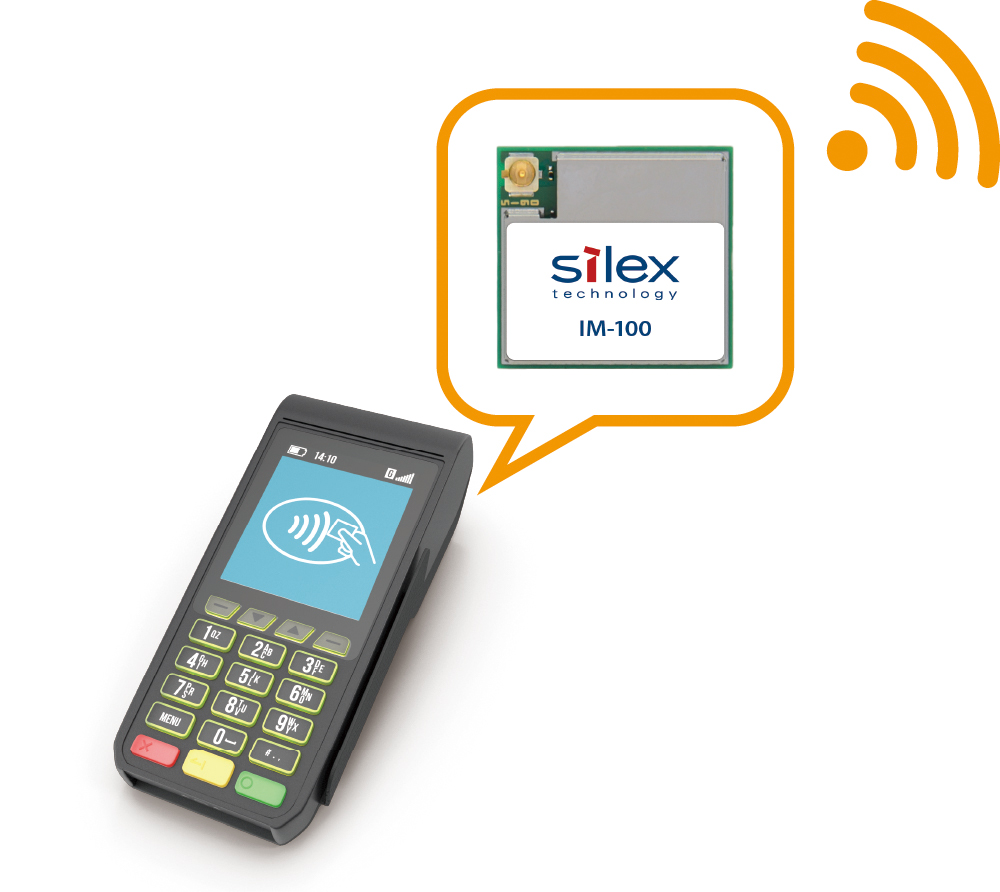

■ 小模块实现大附加值

提供主板、外壳等丰富的硬件定制。此外，通过使用NXP MCUXpresso（集成开发环境）能够进行功能追加等灵活的固件定制。

IM-100 (4).jpg　　IM-100 (5).jpg

■ 组合接口板，开发小型设备

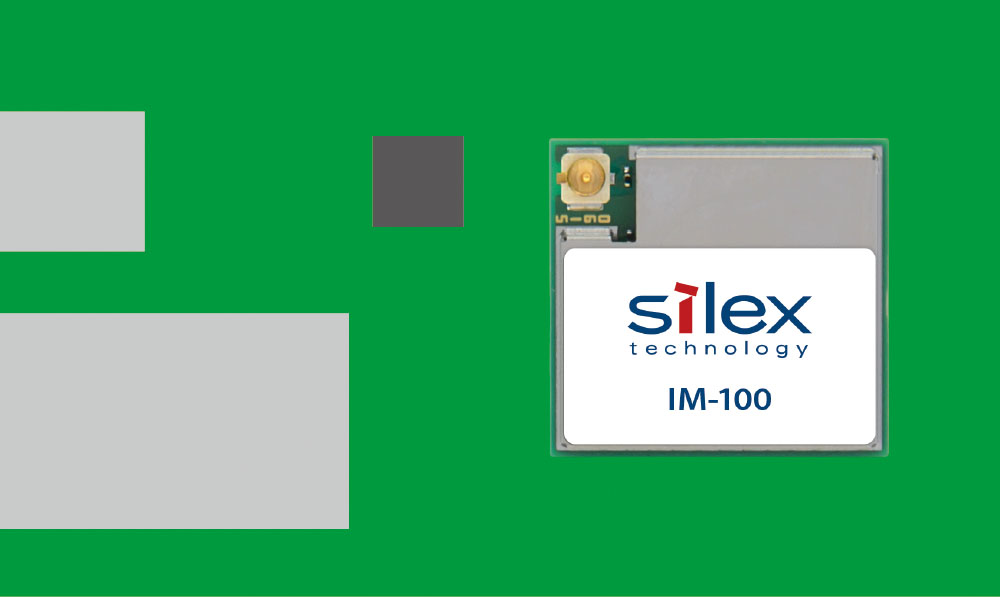

将IM-100安装在接口板上，可以作为小型网桥和接入点使用。此外，我们还可提供与主板相适配的转接板等多种定制方案。

IM-100 (9).jpg IM-100 (10).jpg IM-100 (11).jpg
作为有线LAN网桥使用的RJ45转接板 适合主板搭载ROM的转接板 其他专用连接器、形状、外壳的定制等

■ 可根据用途需求，增设ROM/RAM

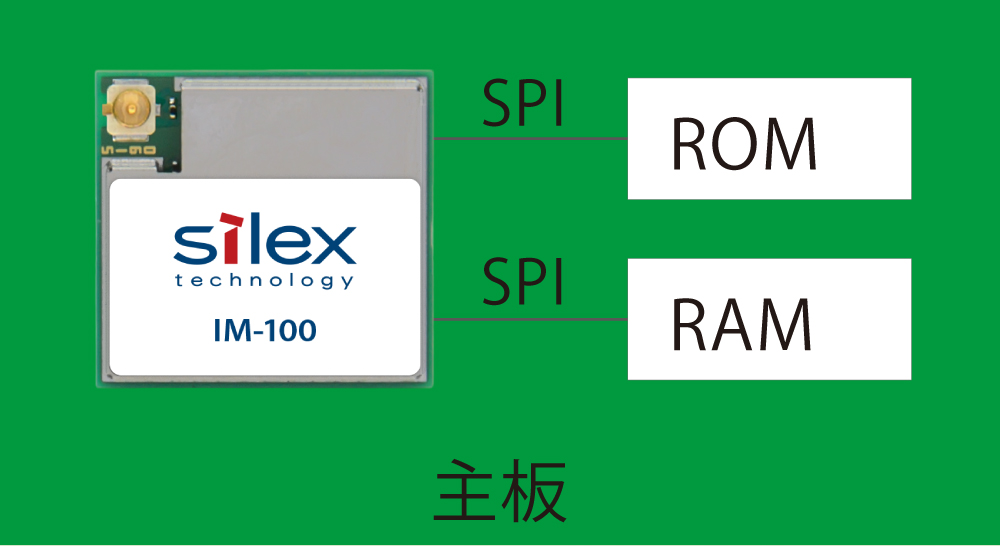

IM-100采用了在模块外部配备运行所需ROM/RAM的设计。因此，在选择ROM/RAM时，不必考虑对IM-100无线认证的影响，可选用低成本且符合用途的零件。
请咨询silex了解推荐的零件和设计信息。
※ 外置RAM不是必须的。

IM-100 (8).jpg



■ IM-100定制流程

1. 请使用IM-100-EVB（评价套件）对产品进行评估。
2. 关于您希望的功能和规格，请咨询本公司的销售人员。
   • 软件变更
   • 硬件定制
3. 请委托silex开发。
4. 开发完成后，请确认并验收开发成果和产品。

产品规格

型号 IM-100-MHF / IM-100-PAD
芯片组 NXP RW610 (Arm® Cortex®-M33 260MHz)
内存 ROM：2MB以上需安装在客户主板上
RAM：1.2MB（内置）+ 可在客户主板上追加
无线LAN规格 IEEE 802.11a/b/g/n/ac/ax
Bluetooth®规格 Bluetooth® Low Energy v5.3
天线接口 IM-100-MHF：MHF 1个
IM-100-PAD：RF PAD
接口 标准：LAN(100Base), USB2.0 (RNDIS), UARTx2
选配：SPI, SDIO, I2C, I2S
安全性

WPA™ / WPA2™ / WPA3™
IEEE 802.1X (LEAP /  EAP-TLS / EAP-TTLS / PEAP / LEAP / EAP-FAST)
※将在今后的版本升级中对应。
工作电压 3.3V
工作环境条件 温度条件：-40 ～ +85℃
保存环境条件 温度条件：-40 ～ +90℃
外形尺寸 17.0 × 18.0 × 2.65 mm
封装类型 108pin 表面贴装
无线法规对应 日本、美国、加拿大、欧洲、英国

记载的公司名称及产品名称是各公司的注册商标或商标。
由于正在开发中，产品规格可能会在没有预告的情况下变更。

■ 产品阵容

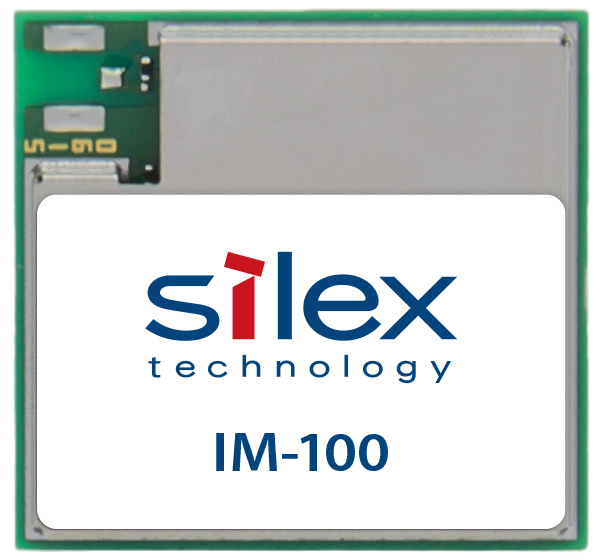

包括：天线连接器型、RF PAD型和评测版。
如果要在基板上设计天线，请选择RF PAD型。我们将向您介绍已通过无线认证注册的天线设计信息。

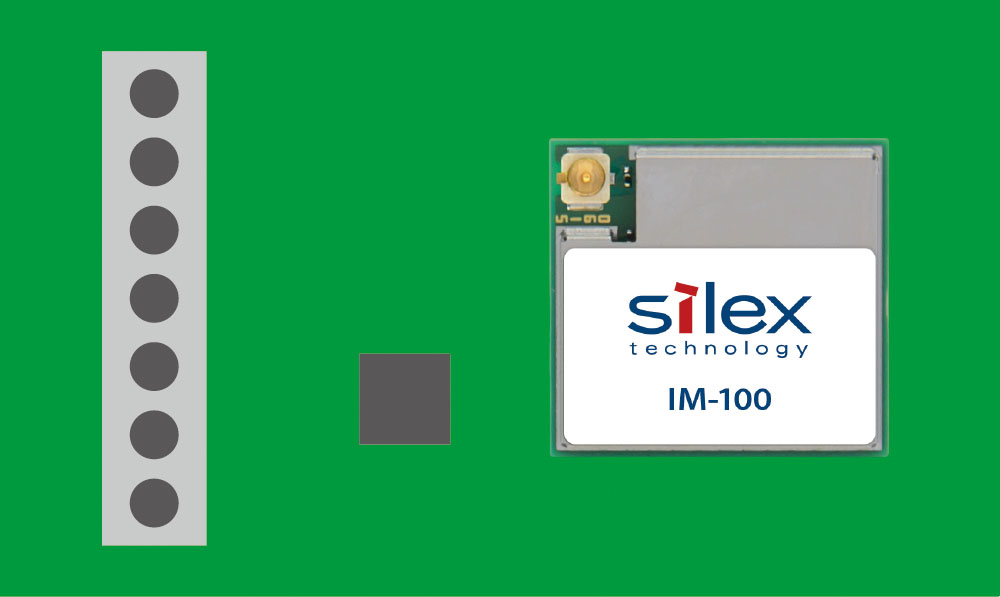

IM-100 (9).jpg IM-100 (10).jpg IM-100 (11).jpg
IM-100-MHF IM-100-PAD IM-100-EVB

评价套件

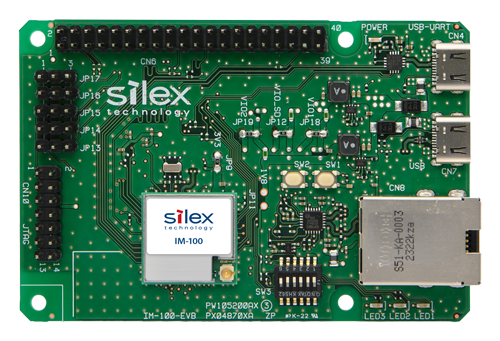

IM-100评测板：IM-100-EVB

通过使用评测板IM-100-EVB，可以简单地评估IM-100。


IM-100-EVB

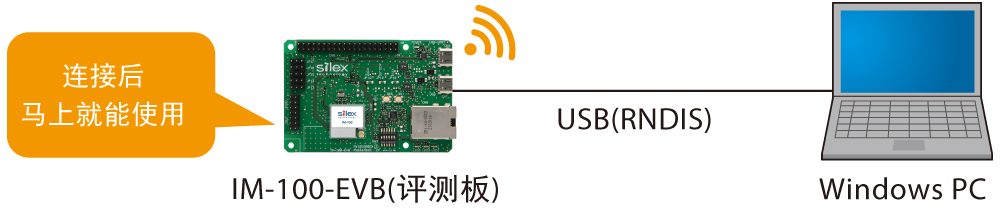

评估套件连接示例

IM-100 (3).jpg

搭载接口

USB Type-C、有线LAN(100Base-TX)、GPIO引脚（支持Raspberry Pi 40引脚GPIO）

支持评估的功能（固件标配）

•USB(RNDIS)、有线LAN、串行接口的网桥功能

•Station / AP模式

•WPA™ / WPA2™ / WPA3™ 认证方式

•IEEE 802.1X（TLS / TTLS / PEAP / LEAP / FAST）※预计在今后的版本升级中对应

•WPS2.0等

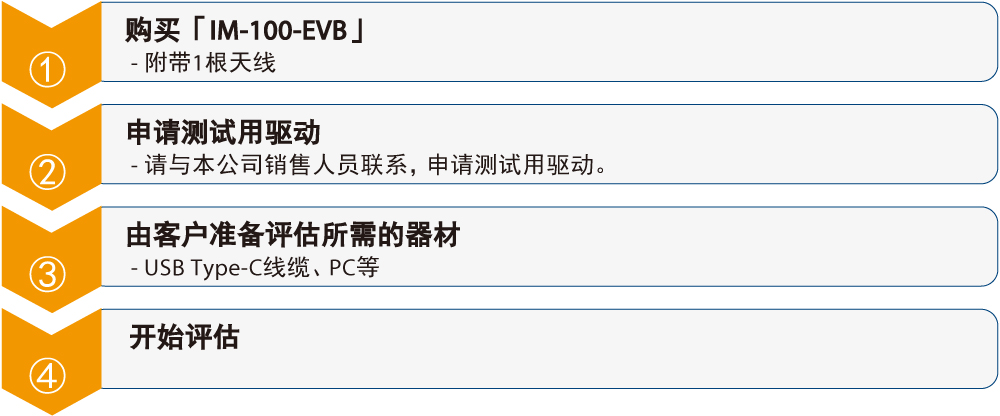

请按照以下顺序评价本产品。

IM-100 (13).jpg

推荐天线

厂商 Unictron 三省电机 三省电机
天线
天线写真
天线写真
天线写真
天线写真
类型 PCB类型(AA258)
（线缆一体型）		 Poll天线
（线缆一体型）		 Poll天线
 		 馈线
连接器 MHF MHF RP-SMA RP-SMA ⇔ MHF
尺寸(mm) 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100
150		 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -
