FBR-100 Modbus TCP Activation

通过制造现场的PLC及HMI等对机械进行监视

本产品是使面向CNC机床的协议转换器FBR-100支持Modbus TCP通信的选项程序。通过运用本Activation，就能通过在工厂现场中使用的PLC及HMI等支持Modbus TCP的装置，对CNC机床的运作信息进行收集。通过本产品，工厂用户就可以使用已经熟悉的FA控制、显示装置，实现制造现场的IoT。

产品特点

构成简单，仅需连接CNC机床和FBR-100

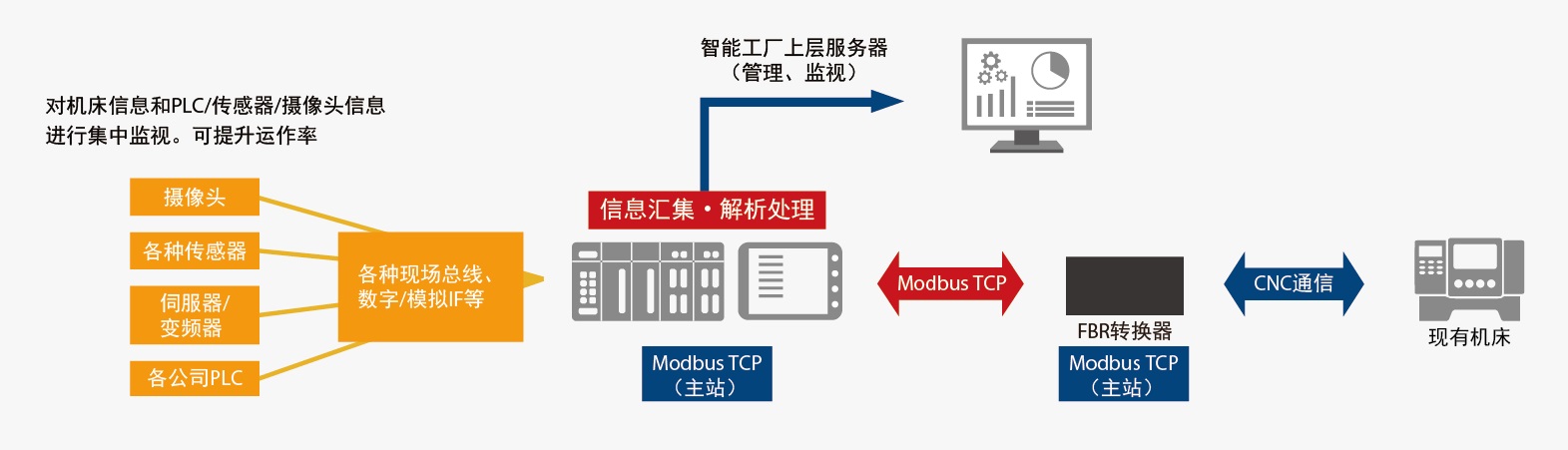

FBR转换器的Modbus TCP功能将以从站方式工作，它需要与Modbus TCP主站装置配合使用。连接在CNC机床上的FBR转换器将会收集其运作信息，并通过Modbus TCP通信转发到主站装置。它不仅能通过防止短暂停机等来提升机械的运作效率，而且还能与连接在支持IoT较为先进的PLC及HMI等上的传感器、伺服、变频器等的信息配合，对机械进行监视，助力预防保养并提升加工品质。

构成简单，仅需连接CNC机床和FBR-100

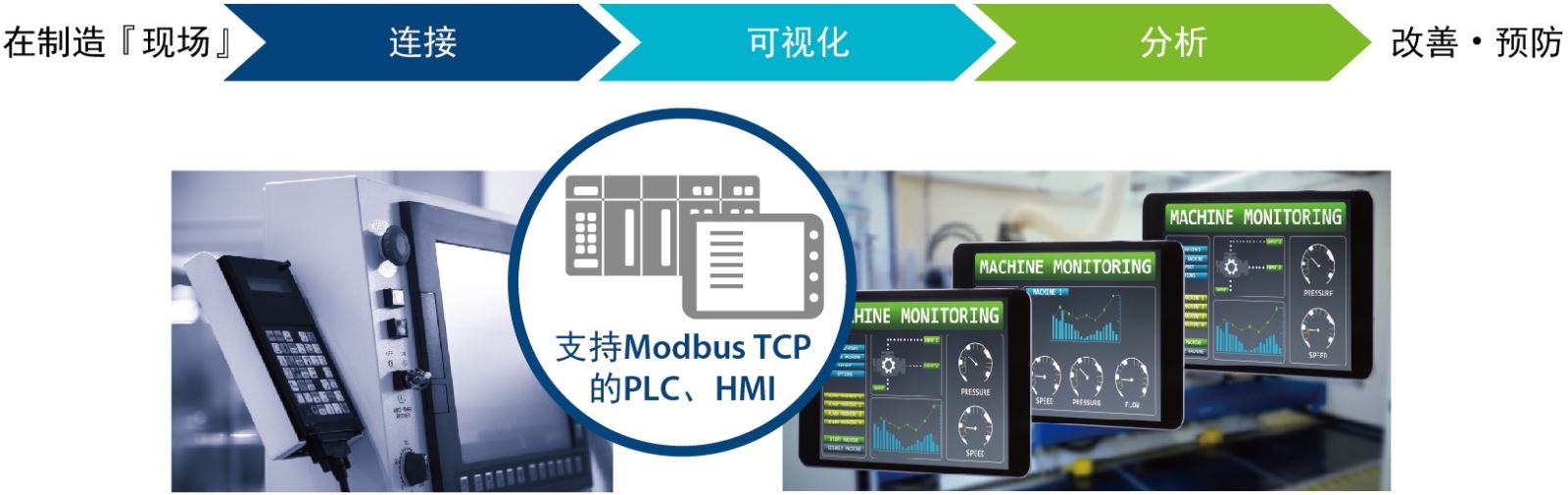

使用FBR-100和Modbus TCP的优点

  • 通过后期附加，支持已有的CNC机床
  • 通过设置在制造现场的PLC及HMI等，对CNC机床实施直接监视
  • 运用简单，无需专用PC服务器或IT系统等，可按制造生产线为单位轻松引进
使用FBR-100和Modbus TCP的优点

产品规格

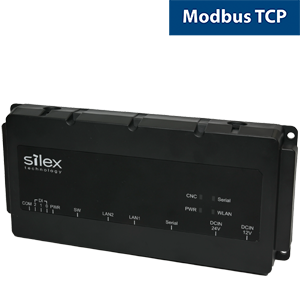

型号 FBR-100
有线局域网 RJ-45 x2 (MAC地址 x2)
10Base-T / 100Base-TX / 1000Base-T (自适应)
串口 D-Sub9公头×1端口（RS-232C/422A/485 ※1 切换）
数字输入：3bit（用于输入信号塔等外部设备信息)
开关 PUSH开关x 1（用于初始化）
DIP开关4bit（用于设备设置）
LED 2色LED x4个
工作条件 温度条件：-20～+50℃ ※2
湿度条件：20～90%RH(无凝露)
保存条件 温度条件：-20～+55℃
湿度条件：20～90%RH(无凝露)
电源 电源：AC适配器(另售)电源和DC12～24V
功耗：24V/0.15A、12V/0.28A
外形尺寸 230×105×36mm
重量 440g
同梱物 产品、保修卡、设置向导、 简单符合性说明、GPL开源说明
法规认证 ※3 [EMC]
日本: VCCI Class-A
美国: FCC Part15 Subpart B Class-A
加拿大: ICES-003 Issue 7 Class-A
欧洲: EN55032 Class-A, EN55035
[RoHS]
符合欧盟 RoHS指令
系统 CPU: NXP公司 i.MX6 SoloX
RAM: 256MB
内部存储: 板载eMMC 2GB(SLC： 1.2GB可供用户使用)
形态 树脂
防尘·防水 符合IP53标准（使用附带的保护帽和接插件、壁挂式安装）
抗震性 正弦波1.0G（XY方向）10～500Hz
防静电·噪音 防静电：接触放电±4kV 空气放电±8kV
防噪声：电源线±2kV 信号线±1kV
耐腐蚀气体性能 40±2℃ / 80±5%RH / 15ppm(硫化氢气体) / 96H

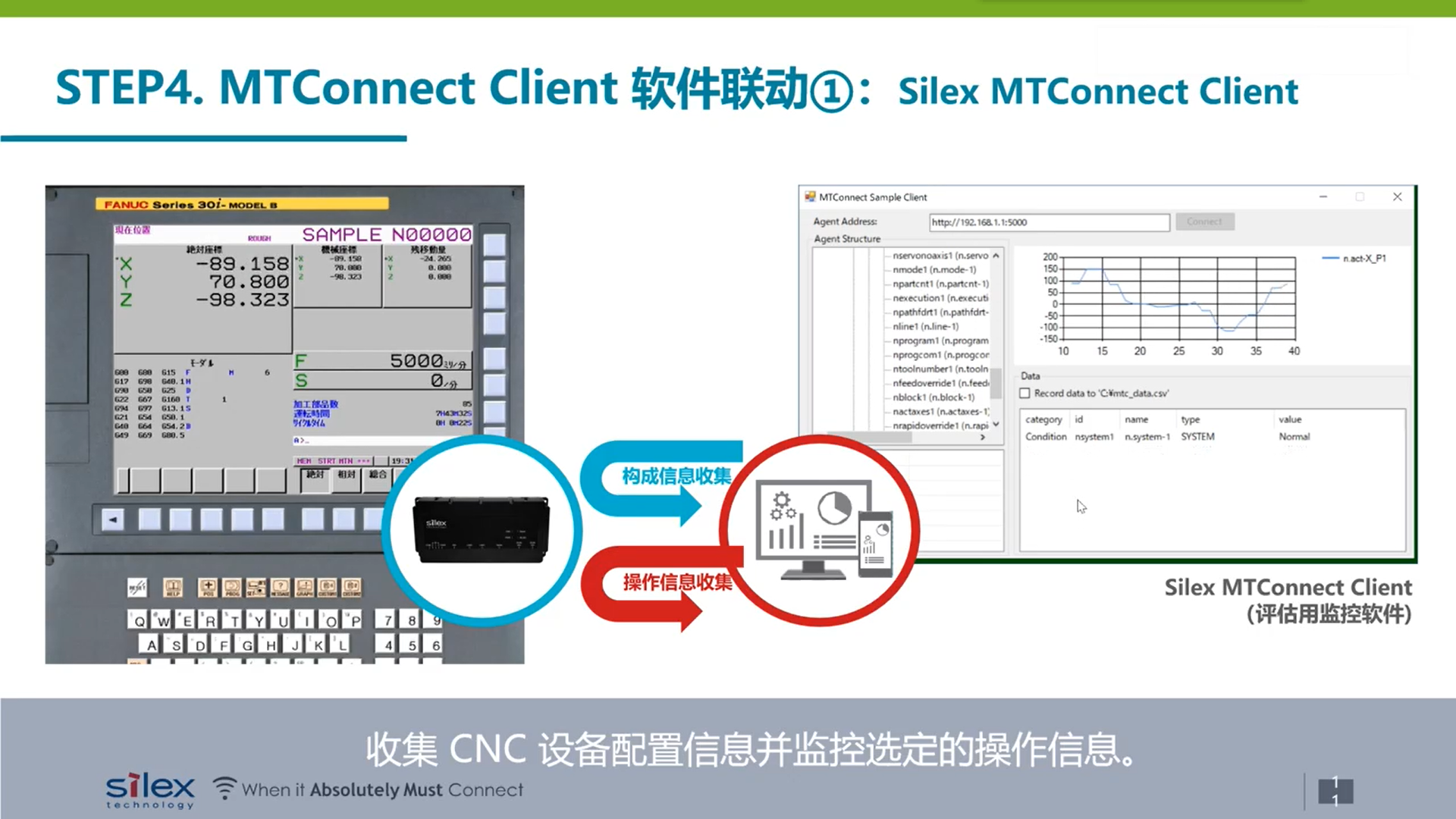

对应软件 MTConnect ver.1.3.1及以上对应的客户端软件
动作确认后的软件
　·FANUC MT-LINKi ver.3.6及以上
　·IQ Edgecross MT Connect 数据采集仪 ver.1.1.3.0 及以上
　·Takebishi Device Explorer OPC Server V6.2.0及以上和Device Gateway V2.2.0及以上
　·Denso Wave IoT Data Share Ver.1.14.1 及以上
   · 施耐德电气公司  BLUE Open Studio v20.0及以上
   · Godo Solution Inc.  Nazca Neo Linka ver.2.7及以上 　
对应硬件 支持CNC设备：发那科公司及兄弟工业公司生产的CNC设备 ※4
对应信号灯：派特莱公司AirGRID® ※5
备注 ※1：使用RS-485通讯则需要另外增加通信程序。
※2：在无线LAN通信中不连续进行大容量通信(数十Mbps)的情况下，最大可在55℃的温度环境下工作。
※3：FBR-100除了记载的地区之外，还可以在中国·越南·印度尼西亚·印度·新加坡·马来西亚·泰国·墨西哥使用。
      在不支持AC适配器的地区只能使用DC电源(2024年4月)。
※4：有关兼容的CNC设备，请参阅我们的产品手册。
※5：使用数字接口时，可使用各公司的信号塔。

所记载的公司名称或产品名称为各所属公司的商标或注册商标。
可能会因为改良，而在没有预先通告的情况下对规格进行变更。

可选产品（单独销售）

产品 品名 构成 标准价格
电源适配器 WB-18D12RU-ECAA 一套适用于日本/美国/欧州/中国的电源适配器
和电源线		 开放价格
天线 防尘·防水天线 IP67规格部品x1根、2.9m电缆x1根 开放价格
许可证 兄弟工业CNC设备用激活码※6 用于启用兄弟工业CNC设备的连接功能的激活码 开放价格
许可证 村田机械机床用激码※6 用于监视村田机械机床的专用系统的激活码 开放价格
许可证 芝浦机械TOSNUC用激活码※6 用于启用芝浦机械TOSNUC的连接功能的激活码 开放价格
许可证 OPC UA通信用激活码※6 用于启用OPC UA通信功能的激活码 开放价格
许可证 Modbus TCP通讯激活码※6 用于启用Modbus TCP通讯功能的激活码 开放价格

※6：每台本产品都需要。



Modbus TCP通信功能

Modbus TCP通信规格 工作模式 Modbus TCP从站
连接数 (Modbus TCP主站) 可同时连接1台主站
最大读取大小 125字/通信 (依据Modbus规格)
支持指令 仅限Function代码
0x04(输入寄存器值的读取)

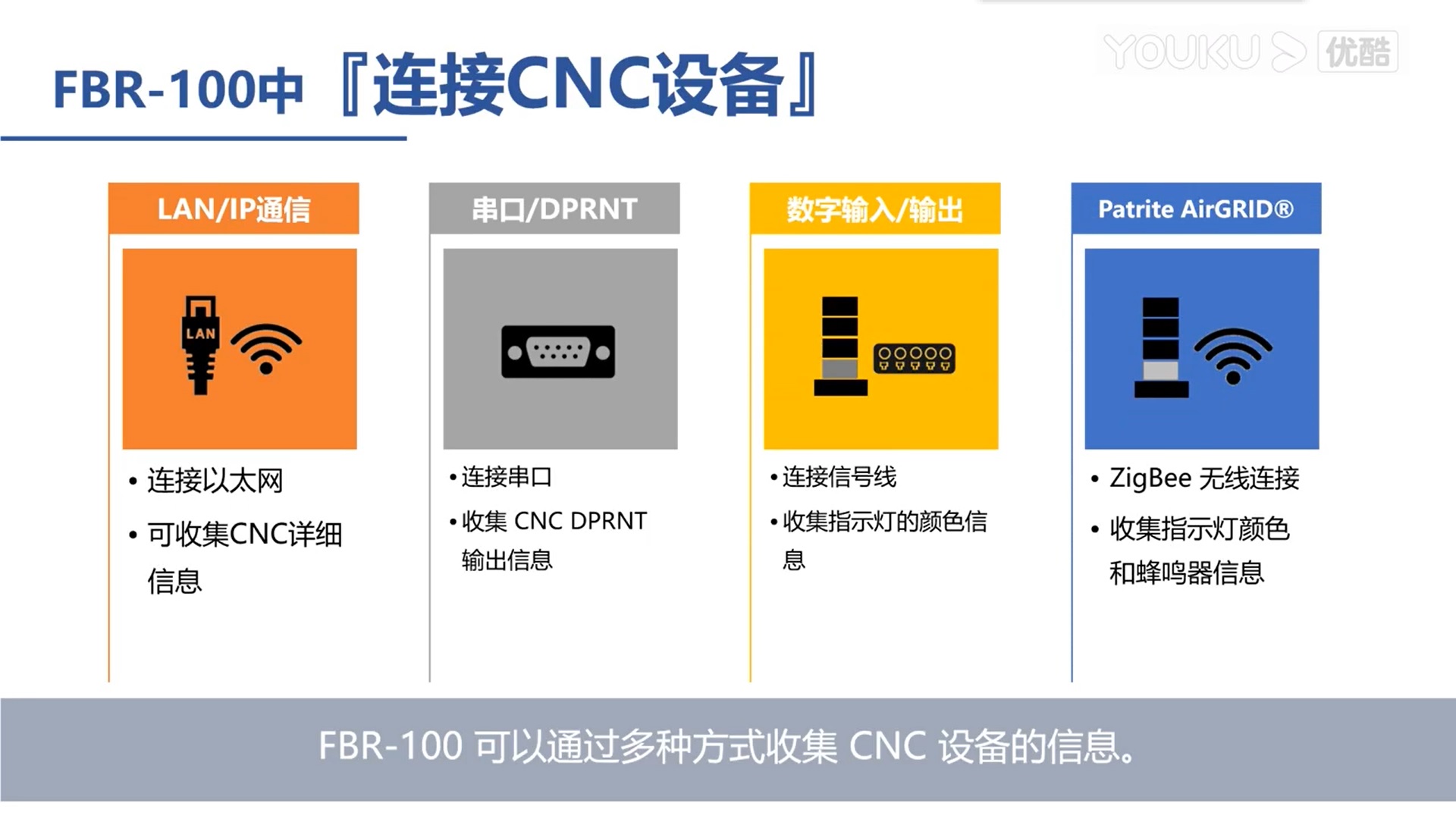

CNC装置信息收集规格 通信方式 Ethernet/LAN 支持
RS-232C/DPRNT 不支持
支持CNC装置 以下发那科公司生产的CNC装置
30i-MODEL A, 30i-MODEL B
31i-MODEL A, 31i-MODEL B
31i-MODEL A5, 31i-MODEL B5
32i-MODEL A, 32i-MODEL B
35i-MODEL B
0i-M/T MODEL F, 0i-M/T MODEL D
其他 16i/18i/21i的支持LAN的型号※7
支持CNC装置数 最多1台
收集运作信息 NC数据 支持※7
宏变量 対応
PMC数据 対応
已完成连接确认的Modbus TCP主站装置※8 基恩士公司 KV-8000系列
施耐德电气公司 SP5000/GP4000/ST6000/LT4000M/PS6000系列

※7：可获取的CNC装置的信息类别及内容与30i/31i/32i/35i/0i系列可能存在部分差异。
※8：截止到2023年5月。

FBR-100激活码的比较

主要功能 标准 兄弟工业
CNC设备用		 村田机械
机床用		 芝浦机械
TOSNUC用		 OPC UA
通信用		 Modbus TCP
通信用
支持的设备 发那科公司 兄弟工业 村田机械机床及专用系统 TOSNUC 发那科公司 发那科公司
RS-232C/DPRNT 〇（※9） × × × × ×
派特莱AirGRID信号灯 〇 × × × × ×
上层通讯系统 MTConnect MTConnect MTConnect MTConnect OPC UA Modbus TCP

※9 RS-232C/DPRNT规格兼容三菱电机CNC设备M600/700/800系列。
