SX-580为台灯的无线化赋能 (4)
撰写于：2014年10月23日
作者：silex Wi-Fi专家
在上一期中，我们在 busybox httpd 上实现了 CGI，并可以通过 CGI 操作来控制 GPIO 端口，从而使 LED 点亮或熄灭。 本期是最后一期，我们将进行 HTML 的外观改进和继电器主板的制作等。
改进用户界面
iPhone 显示屏的物理分辨率在 3G 之前的机型为 320 x 480，而从 Retina 显示屏开始，分辨率变成了 640 x 960（iPhone 4）或者 640 x 1136（iPhone 5）。 然而，由于普通网站是为 PC 设计的，因此在宽度为 320 或 640 的显示屏上会显示不全，为了防止这种情况，iPhone 的浏览器（Safari）默认会将页面宽度缩小至大约 1024 像素等效的尺寸来显示。这就是为什么之前的 HTML 和 CGI 测试显示的图像如此之小的原因。 这次我们将制作一个 240 x 320 分辨率的灯泡图像，并将其放大到 480 x 640 用于表示“当前状态”，而 ON/OFF 按钮则使用 240 x 240 分辨率的“iPhone 风格”的图像，并以原始尺寸使用。
上一次我们使用了 <input type="submit"> 来实现按钮，但这次我们将使用图像按钮。使用图像按钮提交表单可以通过 <input type="image" src=URL> 来实现，但这种类型的按钮不仅会传递出「被按下了」这一信息，还会通过参数 X 和 Y 附加「哪里被按下了」的信息。 因此，QUERY_STRING 会变成像 SW=ON&X=145&Y=137 这样。所以，不能再像上一次的脚本那样，仅通过环境变量 QUERY_STRING 的简单字符串匹配来判断 ON/OFF 状态了。
这是一个简单的解析器... 例如，可以使用 echo $QUERY_STRING | grep -q “SW=ON” 这样的脚本来判断 $QUERY_STRING 是否包含 SW=ON，但当我们使用 grep 实际建立一个 CGI 原型时，我们发现每次点击按钮都会访问带有不同坐标的 URL，导致浏览器将其判断为 “新的 URL”，并不断地在访问历史中记录。这不是一个使用起来很方便的方法。因此，这次我决定不使用表单，而是使用 <a href="URL?参数"> 这样的链接标签直接将参数传递给 CGI。
完成的 CGI 源代码如下所示，CGI 文件名也从 “gpiotest.cgi ”改为 “onoff.cgi”
#!/bin/sh
gpio_path=/sys/class/gpio/gpio56
if [ $QUERY_STRING = "SW=ON" ]; then
echo 0 > $gpio_path/value
fi
if [ $QUERY_STRING = "SW=OFF" ]; then
echo 1 > $gpio_path/value
fi
led_state=`cat $gpio_path/value`
echo "Content-type:text/html"
echo
echo "<html><head><title>SX-580-2700DM</title></head><body>"
echo '<div align="center">'
if [ $led_state = "1" ]; then
echo '<img src="../bulb_off.jpg" alt="OFF"'
else
echo '<img src="../bulb_on.jpg" alt="ON"'
fi
echo ' width=480 height="640"><br clear="all">'
echo '<table><tr><th>OFF</th><th>ON</th></tr>'
echo '<tr><td><a href="/cgi-bin/onoff.cgi?SW=OFF">'
echo '<img src="../button_off.jpg" alt="OFF" width=240 height=240></a>'
echo '</td><td><a href="/cgi-bin/onoff.cgi?SW=ON">'
echo '<img src="../button_on.jpg" alt="ON" width=240 height=240></a>'
echo '</td></tr></table>'
echo '</div></body></html>'

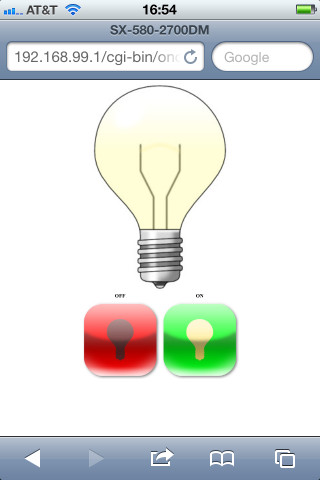

我将展示使用 onoff.cgi 的 iPhone 屏幕截图。 背景是白色的，上面有两个简洁明了的灯泡和按钮。如果你想精心设计，可以加入背景图片或者替换成 3D 渲染图像，这取决于预算和时间，可以发挥出各种创意（笑）。
改进CGI画面
制作继电器主板
这是一份继电器主板的电路图。就像令人怀念的 “初次电子作品” 呢。虽然是无需特别说明的极为基础的电路，但是继电器驱动采用 PNP 晶体管，这是为了与 SX-580 GPIO LED 的点亮为负逻辑相匹配。
继电器底座电路图
继电器使用的是直流3伏驱动的OMRON G6RL-14-ASI-DC3型号，交流侧可以承受10安培250伏交流电，，功率相当大。话虽如此，如果连接像吸尘器这样的设备，继电器的接点可能会烧毁或熔化，所以最好加入熔断器，但这次省略了。 在继电器的驱动线圈侧有飞轮二极管，接点侧有串联的薄膜电容器（0.1uF）和电阻（100 Ω）构成的火花消除器，这也是在"初次电子作品"中熟悉的电路，对吧。

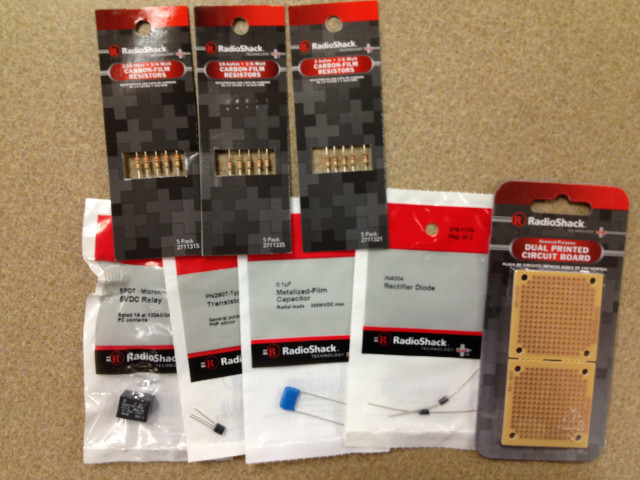

包括主板在内的零件是在附近的Radioshack买的（他们的零件货架还在哦...这种值得尊敬的创业精神！），后来在发现缺少的零件时，我是通过Digi-Key补充购买的。交流电缆是在Target买的。20针的扁平电缆和连接器是碰巧在公司内部找到的。
在Radioshack购买的部件
下面是已完成电路板的图片。 这个似乎没有什么需要解释的，但需要注意的是OMRON G6RL 的引脚间距不是2.54mm。宽度方向是7.62mm，但长度方向是18.9mm、22.1mm、25.3mm，不能完美地适配到标准的蛇眼主板上。这次我通过锉削主板孔，插入后再多加了一些焊锡来固定。我没有检查通孔的间距，因为我以为2.54mm间距是理所当然的...即使是同为OMRON品牌的额定5A的G6B系列继电器，似乎是2.54mm的间距。

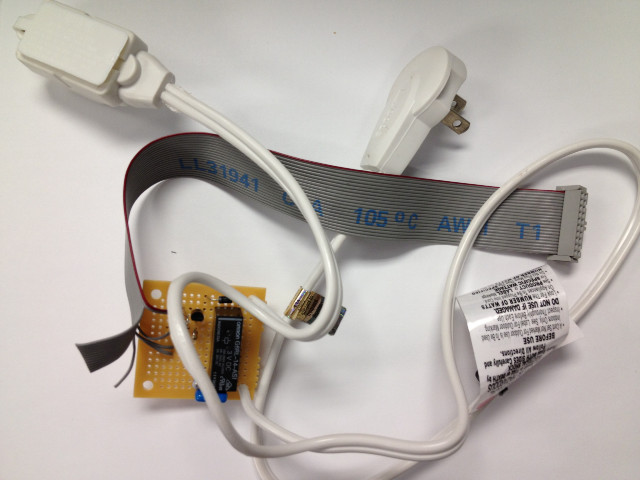

继电器主板整体视图
继电器底座组件表面

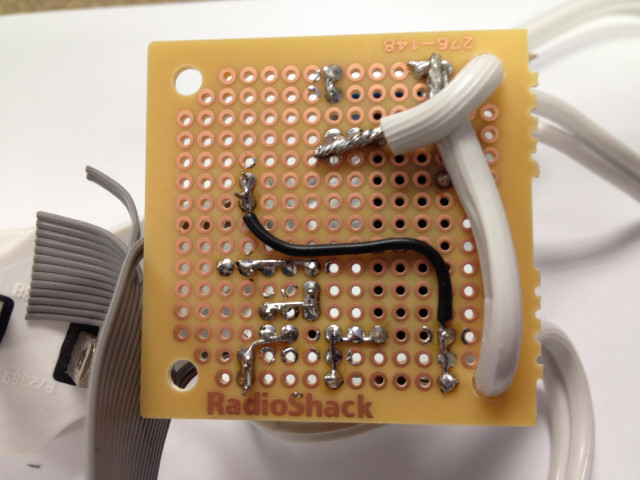

继电器主板的布线面
将继电器主板连接到SX-580，并尝试向gpio56发送0/1信号。LED闪烁的同时，应该会伴随着电磁式继电器特有的“咔嗒 ”声，交流电路应该会随之ON/OFF切换。在交流侧连接一个轻便负载，比如台灯，尝试使用iPhone进行ON/OFF控制。
集成
好了，从这里开始是最后的集成工作。目前，HTML文件群被放置在/root目录下，看起来并不美观。另外，gpio56的初始化和httpd的启动也需要自动化。让我们尝试将这些集成到开发环境sx580sdk/snapshot中。
HTML文件群应该放置在何处会因系统而异，但在Linux系统中，通常会放在/usr/share/www目录下。目标系统上的根目录原型在开发环境中是sx580sdk/snapshot/staging/skeleton，所以……
mkdir sx580sdk/snapshot/staging/skeleton/usr/share/www
mkdir sx580sdk/snapshot/staging/skeleton/usr/share/www/cgi-bin
然后创建下列文件，并将文件放置在目录中。
sx580sdk/snapshot/staging/skeleton/usr/share/www/bulb_on.jpg
sx580sdk/snapshot/staging/skeleton/usr/share/www/bulb_off.jpg
sx580sdk/snapshot/staging/skeleton/usr/share/www/button_on.jpg
sx580sdk/snapshot/staging/skeleton/usr/share/www/button_off.jpg
sx580sdk/snapshot/staging/skeleton/usr/share/www/cgi-bin/onoff.cgi
busybox httpd可以通过命令行参数-h来指定主页目录，所以如果启动httpd为：
httpd -h /usr/share/www
WEB服务器将在/usr/share/www目录下运行。在初始化脚本sx580sdk/snapshot/staging/skeleton/etc/init.d/rcW的末尾添加gpio56的初始化代码，并同时添加启动httpd的代码。
#
# Initialize GPIO for AC control, start HTTP server
#
echo 56 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio56/direction
echo 1 > /sys/class/gpio/gpio56/value
httpd -h /usr/share/www
exit 0
好了，这样HTTP和CGI应该能够自动启动了，但是如果不明确输入像http://192.168.99.1/cgi-bin/onoff.cgi这样的URL，就无法连接，这有点不够友好。当然，如果先连接一次并将其添加为书签，以后就可以方便地访问了，但是如果在输入IP地址后能够自动跳转到CGI页面，那就更好了。因此，我在/usr/share/www/index.html放置了以下HTML代码，以便在默认情况下直接跳转到CGI页面。
<html>
<head>
<meta http-equiv="refresh" content="1;url=/cgi-bin/onoff.cgi">
</head>
<body>
<script type="text/javascript">
<!--
document.location.replace("/cgi-bin/onoff.cgi");
//-->
</script>
<a href="/cgi-bin/onoff.cgi">Click here</a>
</body>
</html>
document.location.replace(“/cgi-bin/onoff.cgi”); 是一条 JavaScript 命令，表示页面加载后跳转到 /cgi-bin/onoff.cgi。 如果浏览器不支持 JavaScript（尽管现在这样的浏览器很少见），或出于安全等原因禁止执行 JavaScript，我在HTML的head部分嵌入了元标签<meta http-equiv="refresh" content="1;url=/cgi-bin/onoff.cgi">，以指示1秒后刷新到/cgi-bin/onoff.cgi。为了应对JavaScript和元标签都不生效的极个别情况（虽然我认为现在几乎不可能发生），我嵌入了一个使用<a href="/cgi-bin/onoff.cgi">的链接，让用户可以“手动”跳转到CGI页面。
WPA2-PSK 安全设置
好了，到目前为止，我们使用的是SX-580 SDK默认提供的hostapd.conf配置文件，以 SSID=“SX-IMAPP-SDK ”和没有安全设置的方式作为 AP 运行。 最后，我想将其设置为使用WPA2-PSK安全模式。hostapd.conf配置文件中有很多选项，但要设置WPA2-PSK，仅需要添加四行就足够了。
#
# This file is a sample configuration file of hostapd.
#
interface=ath0
# bridge=br0
driver=ar6000
ssid=SX-580 Light Stand
channel_num=11
ignore_broadcast_ssid=0
auth_algs=1
ctrl_interface=/var/run/hostapd
wpa=2
wpa_passphrase=lightstand
wpa_key_mgmt=WPA-PSK
wpa_pairwise=CCMP
ssid= 可以设置为任何容易识别的名称。这次我特意设置了包含空格的"SX-580 Light Stand"。
wpa=2 指定了WPA的工作模式，1:仅限WPA1，2:仅限WPA2，3:WPA1/2混合。WPA1已经是逐渐过时的标准，所以这次我选择了2，即"仅限WPA2"。
wpa_passphrase= 用于指定密码字符串。请指定8到64个字符的长度。这次为了易于理解，我指定了"lightstand"（从安全角度来说，并不推荐过于简单的密码）。
wpa_key_mgmt= 应指定为"WPA-PSK"。如果指定为"WPA-EAP"，则会启用所谓的企业安全模式，但这里不进行详细说明。
wpa_pairwise= 用于指定使用的加密模式，"CCMP":仅限CCMP-AES，"TKIP":仅限TKIP，"TKIP CCMP":TKIP/CCMP混合模式。TKIP也是逐渐过时的标准，所以这次我指定了仅使用CCMP。
另外，在WPA/WPA2中，可以为单播使用的配对密码（Pairwise Cipher）和多播使用的组密码（Group Cipher）使用不同的加密算法，但在hostapd中，通过设置wpa_pairwise，组密码会被自动选择（如果是TKIP或CCMP单一算法，则使用相同的算法；如果是CCMP/TKIP混合，则使用TKIP算法）。
对hostapd.conf进行上述修改并重新启动hostapd之后，SSID应该会变化，并且以WPA2-PSK安全模式运行。请使用iPhone连接并输入无线连接密码，确认是否能够成功连接。
输入WPA2-PSK
和往常一样，hostapd.conf的“模板”位于开发环境的sx580sdk/snapshot/staging/skeleton/etc目录下，因此一旦确认它能在目标机上运行，那么就应该将这些更改反映回开发环境中。

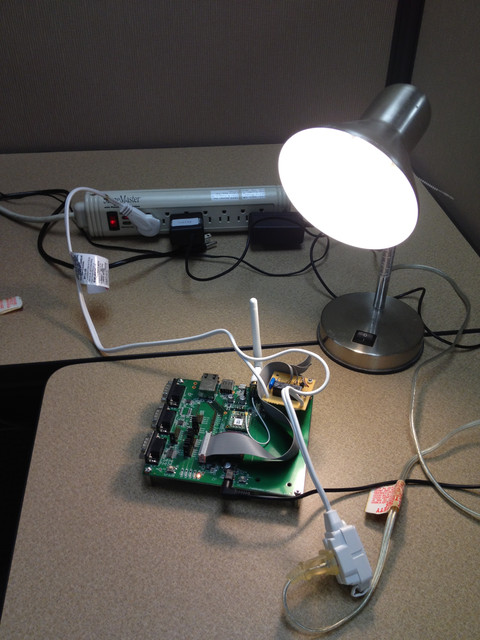

最后，创建一个包含上述所有更改的固件，将其写入SX-580 SDK，并展示连接了继电器主板并把AC输出连接到台灯上的样子。
运行中的台灯
总结
这个系列共四篇文章，您觉得如何呢？从技术角度来说，“将Wi-Fi接口设置为AP模式并连接设备（iPhone）”、“启动带有CGI的HTTP服务”、“通过CGI进行GPIO的0/1操作”、“通过GPIO驱动继电器”，每个单独的元素都是非常基础的，绝对不算难事。但是，为了实现“用iPhone操作的无线台灯”这一目的，我们必须依次解决每一个步骤（※注），然后将它们整合起来。这就是“创造事物”的基础。
（※注）本次的挑战包括了 “如果不运行 DHCP，仅靠hostapd无法完成 iPhone的Wi-Fi 连接”、“在BUSYBOX HTTP上运行CGI的方法”、“不使用Perl（只用Shell脚本）如何解析HTTP POST的参数”等事项。
在公司内部展示了“用iPhone操作的无线台灯”，获得了相当多的好评。从SX-580的规格来看，能做到这样的事情是“理所当然”的（※注），但是将自己的智能手机连接起来，通过点击屏幕就能让灯点亮或熄灭，这种“可以实际触摸到的”“可以用眼睛看到的”操作，在演示时似乎具有巨大的效果。这可能也是“创造事物”的基础之一。
（※注） 从技术角度来看，这只是对GPIO单个位的操作，所以在主板上LED的闪烁并没有变化。也可以说只是简单地在GPIO外部加上了继电器电路。但是，作为技术演示，伴随着勇敢的电磁式继电器的驱动声（笑）和台灯的闪烁，这具有很大的影响力。
本次制作的台灯只有ON/OFF的基本功能，但是通过巧妙设计AC侧的电路，也可以实现光量调节等高级功能。即使是ON/OFF操作，也可以增加“显示点亮时间（耗电量）”、“增加定时器功能”等附加功能。另外，这次我们使用了固定的HTTP服务器IP地址（192.168.99.1），但使用SX-580上的DNS服务器功能实现“即使随意输入URL也总是连接到SX-580 HTTP服务器（DNS重定向）”的功能也会很有趣。
