SX-NEWAH

IEEE 802. 11ah(Wi-Fi HaLowTM )
用920MHz覆盖广大面积的无线LAN SX-NEWAH

本产品是搭载了Newracom公司的芯片的IEEE 802. 11ah标准的无线LAN模块产品。本产品拥有920MHz信道的离线传输的特性和高速通 信性能,且也适用于处理比单功能传感器大的数据的测量机器和照相机等的远距离无线通信。和Wi-Fi等被广泛利用的无线LAN规格同 样,也可对应IP通信,所以在和现存网络相结合的系统开发比较容易,由于是利用不需要许可的频率信道,所以可以削减从开发到运 用的总体费用。

产品特点

远距离无线通信规格 - IEEE 802.11ah -

IIEEE 802.11ah是世界上第一个同时兼顾通信速度和远距离通信的通信技术。

远距离无线通信规格

运用920MHz的特性的远距离通信

IEEE 802.11ah使用的信道比2.4GHz/5GHz的无线LAN使用的信道更低,所以对障碍物等有更强的穿透性。这个信道在屋外也可以使用。

运用920MHz的特性的远距离通信

Wi- Fi家族、IEEE 802. 11ah的优点

  • 可实现远距离通信,图像和影像的传输,且可以兼顾通信速度。
    IEEE 802. 11ah的优点

  • 可对应IP通信
    由于IP通信可以和现存的网络有较高的亲和性,且容易相组合,所以利用平板和手机,可以简单的实现远距离控制设备等的构成方案。
    可对应IP通信

  • Wi- Fi的安全性能
    可对应最前端安全协议的WPA3™协议,可实现安全的通信。

远距离无线IEEE 802. 11ah可发展新网络的可能性

远距离无线IEEE 802. 11ah可发展新网络的可能性

产品规格

型号 SX-NEWAH(JP) SX-NEWAH(US)
芯片 NRC7292
Host 接口 SPI
无线LAN规格 IEEE802.11ah (1x1) 921~927MHz
可对应无线接入点模式
调制带宽:1/2/4 MHz
IEEE802.11ah (1x1) 915MHz ISM band / Region2
可对应无线接入点模式
调制带宽:1/2/4 MHz
物理数据速率 150kbps~15Mbps
吞吐量 在1km地点为1Mbps
※速度根据设置和环境而变化
天线端子 MHF连接:1个
运行电压 主电源:+3.3V
IO电源:+1.8/+2.5/+3.3V
RF FEM电源:+3.3V
功耗(峰値) 主电源:40mA
IO电源:6mA
RF FEM电源:450mA
运行条件 温度条件:-40~+85℃
湿度条件:15~95% (无凝露)
保存条件 温度条件:-40~+85℃
湿度条件:15~95% (无凝露)
外形尺寸 20.5 x 27.0 x 3.1mm
重量 3.0g
封装方式 LGA 68-pin Direct solder
无线规格对应 日本 美国、加拿大

记载的公司名称及商品名称为各公司的登录商标或者是商标。
可能会因为改良,而在没有预先通告的情况下对规格进行变更。

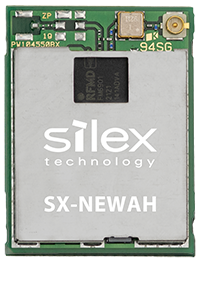

外观图

外观图

评价套件

SX-NEWAH-EVK(JP)

SX-NEWAH-EVK是把IEEE 802.11ah对应的无线模块 SX-NEWAH搭载到Raspberry Pi连接用的接口模板上的产品,可以简单开始评价 SX-NEWAH的功能和性能。

评价项目例子:
无线LAN控制指令,吞吐量测试(iperf),无线AP/无线Station功能设置等

评估程序

您可以按照以下步骤评估本产品。

评估程序

产品清单

产品 产品模式 备注
SX-NEWAH(JP/US) 表面安装 500个 / 卷
SX-NEWAH-SP(JP/US) 表面安装 10个 / 卷
SX-NEWAH-EVK(JP/US) 评价用模板 天线1根、电源
※ Raspberry Pi本体、 Raspberry Pi用的电源、周边设备等请自行准备。

推荐天线
